製品説明

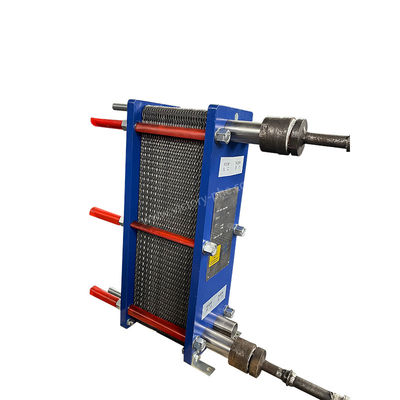

工業冷却のためのステンレス鋼の水処理プレート熱交換器
プレート熱交換器
プレート熱交換器は,それぞれ特定の波紋状の金属プレートから構成される.これらのプレートは狭い長方形のチャネルを形成し,流体間の効率的な熱交換を促進する特に液体から液体へ,液体から蒸気への用途では
プレート式熱交換機は,卓越した熱伝達効率,最小限の熱損失,コンパクトで軽量な設計,小さな足跡,多用途性,耐久性がある. 伝統的なチューブ熱交換機と比較して,彼らはより少ないスペースを占める間により高い熱伝達係数を達成します. さらに,彼らは90%を超える熱回収率を達成することができます.
プレート 交換 器 の 独特 な 設計 は,圧力の 低下 を 最小限に 抑え て 効率 的 な 熱 移転 を 促進 し ます.波紋 プレート は 流体 流量 に 渦巻 を 引き起こす こと に よっ て,熱 移転 能力 を 向上 さ せる.結果として,プレート熱交換器は,様々な加熱,冷却,熱回収作業のために,業界全体で広く好まれています.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
構造に応じて,プレート熱交換器は4つの主要なタイプに分類することができます.
密封板式熱交換機切断可能なプレート熱交換器とも呼ばれ,密封された金属プレートで構成され,低流量と気温変動が大きいアプリケーションに適しています.
溶接板の熱交換器メタルプレートを直接溶接して作られ,密閉された熱伝送表面を形成し,高圧および高温環境に最適です.
スパイラルプレート熱交換機渦巻き形の金属プレートを使って 流体分離と熱交換のための複数のチャネルを作ります
プレート・フレーム熱交換器蜂巣式熱交換機とも呼ばれ,フレーム内に積み重ねられた波紋金属プレートで構成されています.プレート間の交互のチャネルを通って流動し,効率的な熱伝送が可能になります.
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート熱交換器は,幅広い産業で広く使用されています.
1ソーラーエネルギープレート熱交換器は,コレクターを通じて太陽エネルギーを効率的に利用するために不可欠です.太陽流体と作業流体間の熱伝達を容易にし,エネルギー変換を最適化します.
2化学産業:化学部門では,プレート熱交換器は,熱回収,製品の冷却,反応温度制御などのさまざまなプロセスに不可欠です.原子炉と蒸留装置が効率的に動作することを保証します.
3鉄鋼産業:プレート熱交換器は,ローリングミール,高炉,消火タンクなどの冷却および潤滑機器のために鉄鋼産業で不可欠です.適正 な 温度 を 保ち,機器 の 寿命 を 延長 する.
4金属産業:プレート熱交換器は,アルミニウム精製の加熱・冷却プロセスで使用され,生産中に正確な温度制御と効率的なエネルギー利用を保証します.
5機械製造:工業機器では,プレート熱交換器は,冷却液体と潤滑剤を冷却し,一貫した性能を保証し,機械の寿命を延長する上で重要な役割を果たします.
6食品産業:プレート 熱 交換 器 は,食品 加工 工場 で の 消毒,消毒,冷却 の プロセス で 重要 な もの です.製品 の 安全,品質,保存 期間 の 延長 を 保証 し ます.
7繊維産業:プレート熱交換機は熱回収と冷却プロセスに貢献し,繊維製造における廃棄熱をリサイクルすることで,エネルギー効率を最適化し,環境への影響を軽減します.
8紙産業:紙生産における冷却および熱回収アプリケーションにとって不可欠なプレート熱交換器は,エネルギー消費と環境への影響を最小限に抑えながら効率的な動作を可能にします.
9遠隔熱:プレート式熱交換器は,発電所の廃棄熱領域から住宅や商業用建物への熱の転送に使用され,都市コミュニティに効率的で持続可能な暖房ソリューションを提供します.
10油脂産業:プレート熱交換器は,精製,分割,包装プロセスを含む石油加工中に正確な温度制御に重要な役割を果たします.
11電力産業:発電所の冷却システムにとって重要なプレート熱交換器は,冷却機,タービン潤滑,補助設備の冷却などの部品の効率的かつ信頼性の高い動作を保証します.
12海洋用途:プレート熱交換器は,船舶の冷却システムに使用され,海洋環境で信頼性の高い性能と効率的な運用を保証します.
13海水水産:プレート式熱交換器は 繁殖場での海水の加熱に寄与し,魚や貝類の栽培に最適な温度を提供し,その結果,全体的な生産効率を向上させます.
14その他の産業:プレート熱交換器は,医薬品,石油,セラミック,ガラス,セメント,地熱アプリケーションで広く使用されており,効率的な熱伝達,プロセス最適化,環境持続可能性.
