製品説明

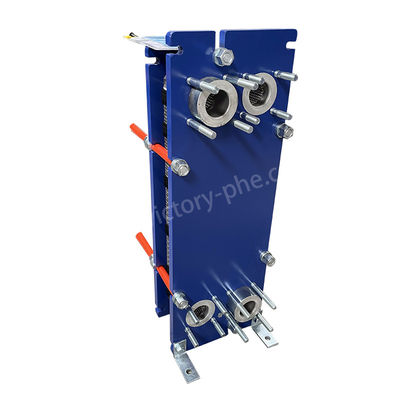

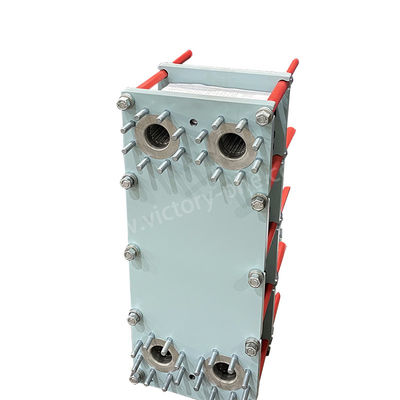

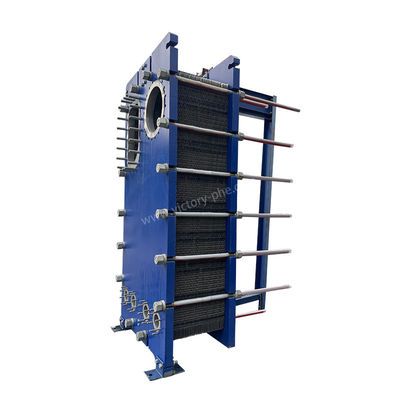

VH05 ステンレス スチール プレート 熱交換器 HVAC,冷却,水冷却
プレート熱交換器
プレート熱交換器は,効率性,コンパクトな設計,および汎用性により,さまざまな産業で幅広い用途があります.プレート熱交換器の一般的な用途には,以下が含まれます.
1HVACシステム:プレート熱交換器は,暖房,換気,エアコン (HVAC) システムの不可欠な部品であり,空気,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,冷却剤その存在は,最適な熱快適さと,HVACシステムの効率的な運用を保証するために不可欠です.
2冷蔵庫:プレート熱交換器は冷却システム内で幅広い用途があり,冷却作業において重要な役割を果たし,熱回収を容易にする.食品および飲料業界では,プレート熱交換機は,パステル化などの必須プロセスに広く使用されています.食品や飲料製品の品質と安全性を確保するために,正確な温度条件を維持することにある.
3化学加工:プレート熱交換器は,様々な化学物質の加熱,冷却,凝縮,蒸発のために化学加工工場で使用されます.
4電力発電:プレート熱交換器は,発電所でタービン潤滑油,冷却水回路,熱回収システム冷却に使用される.
5海洋産業:プレート熱交換器は,船舶やオフショアプラットフォームの冷却エンジン,発電機,HVACシステムのための海洋アプリケーションで使用されます.
6製薬産業:プレート熱交換器は,製薬製造における加熱,冷却,滅菌プロセスに使用される.
7石油・ガス産業プレート熱交換器は,石油精製工場,石油化学工場,天然ガス加工施設の加熱と冷却プロセスに使用されます.
これは,プレート熱交換器が効率的な熱伝送プロセスにおいて重要な役割を果たす多くの用途のほんの一部に過ぎません.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート式熱交換器は,HVACシステムの不可欠な部品で,空気と水などの異なる流体間の熱の転送において重要な役割を果たしています.暖房・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却・冷却:
1熱伝達:プレート熱交換器は,熱液と冷液の分離チャネルで構成され,金属プレートを通して熱を熱液から冷液に移すことができる.
2効率的な熱伝達:熱交換器の薄いプレートは表面面積が大きく,液体間の効率的な熱交換を保証します.
3連続流量:プレートによって作られるチャネルを通って 液体が連続的に流れ 迅速で効果的な熱伝達を促進します
4温度制御:プレート熱交換器は,HVACシステムを通して循環する空気の温度を積極的に調節し,望ましい快適なレベルを達成するために適切な加熱または冷却を保証します.
プレート熱交換器は HVACシステムの重要な部品であり,効率を向上させ,住宅,商業など様々な環境で最適な熱快適性に貢献します.,産業用建物も
