製品説明

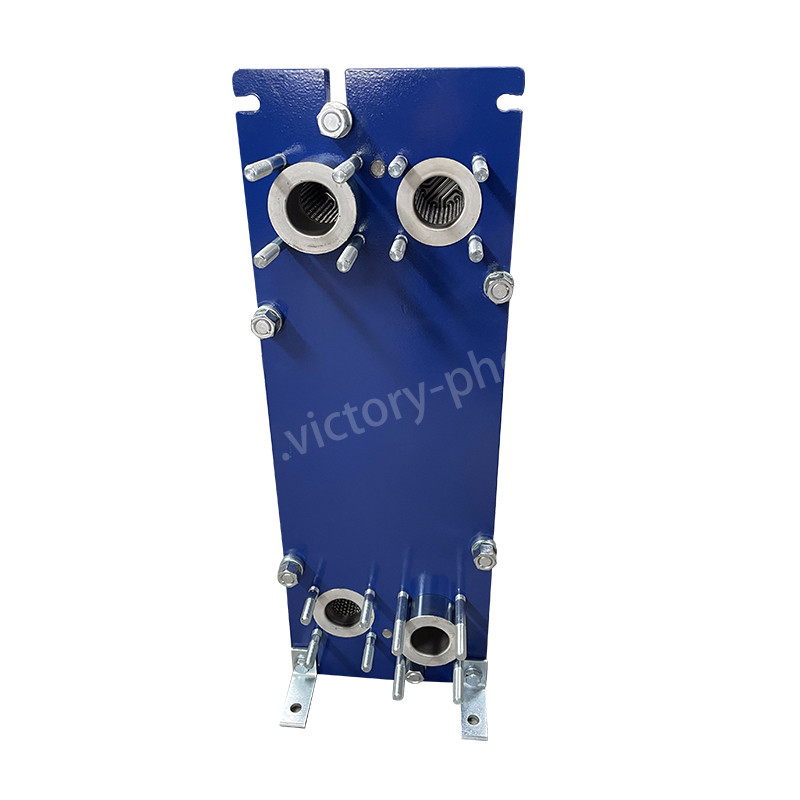

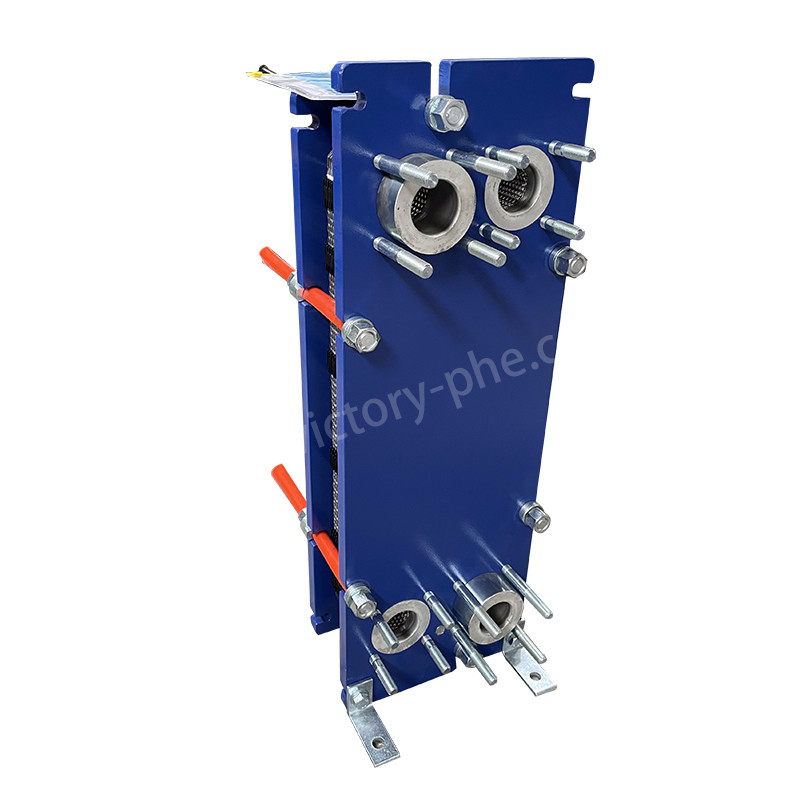

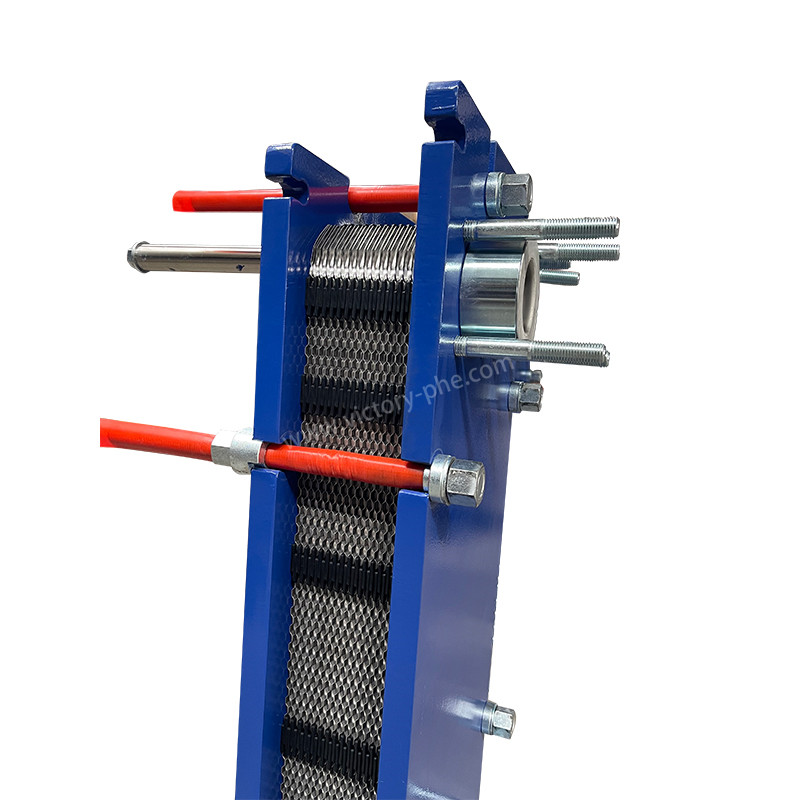

VH05 スタッドレスタイヤ ガスケッテッド プレート 熱交換器 HVAC システム,冷却,水冷却 熱転送
プレート熱交換器
プレート熱交換器は,効率性,コンパクトな設計,および汎用性により,さまざまな産業で幅広い用途があります.プレート熱交換器の一般的な用途には以下が含まれます.
1HVACシステム:プレート熱交換器は,暖房,換気,エアコン (HVAC) システムにおいて重要な役割を果たし,空気流などの異なる媒介間の高効率な熱の転送を促進します.水冷却剤も
2冷蔵庫:プレート熱交換器は,冷却目的と熱回収アプリケーションのために冷却システムで広く使用されています.食品および飲料業界では,プレート熱交換器は,パステリゼーションを含むさまざまなプロセスに使用されます.熱,冷却,滅菌.様々な食品と飲料製品の望ましい温度条件を維持する上で重要な役割を果たします.
3化学加工:プレート熱交換器は,様々な化学物質の加熱,冷却,凝縮,蒸発のために化学加工工場で使用されます.
4電力発電:プレート熱交換器は,発電所でタービン潤滑油,冷却水回路,熱回収システム冷却に使用される.
5海洋産業:プレート熱交換器は,船舶やオフショアプラットフォームの冷却エンジン,発電機,HVACシステムのための海洋アプリケーションで使用されます.
6製薬産業:プレート熱交換器は,製薬製造における加熱,冷却,滅菌プロセスに使用される.
7石油・ガス産業プレート熱交換器は,石油精製工場,石油化学工場,天然ガス加工施設の加熱と冷却プロセスに使用されます.
これは,プレート熱交換器が効率的な熱伝送プロセスにおいて重要な役割を果たす多くの用途のほんの一部に過ぎません.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート熱交換器は,HVACシステムの不可欠な部品で,水と空気などの流体間の熱の転送を担当しています.
1熱伝達:プレート熱交換器には,熱流と冷流の分離チャネルがあり,金属プレートを通して熱を熱流から冷流に移すことができます.
2効率的な熱伝達:熱交換器の表面面積が大きい薄いプレートは,流体間の効率的な熱交換を可能にします.
3連続流量:プレートによって形成されたチャネルを通って液体が流れ,迅速かつ効率的な熱伝達を容易にする.
4温度制御:プレート熱交換器は,HVACシステムを通過する空気の温度を調節し,希望の快適なレベルに適した暖房または冷却を保証します.
結論として,プレート熱交換器は HVACシステムにとって不可欠であり,効率を向上させ,住宅,商業,産業用建物.
