製品説明

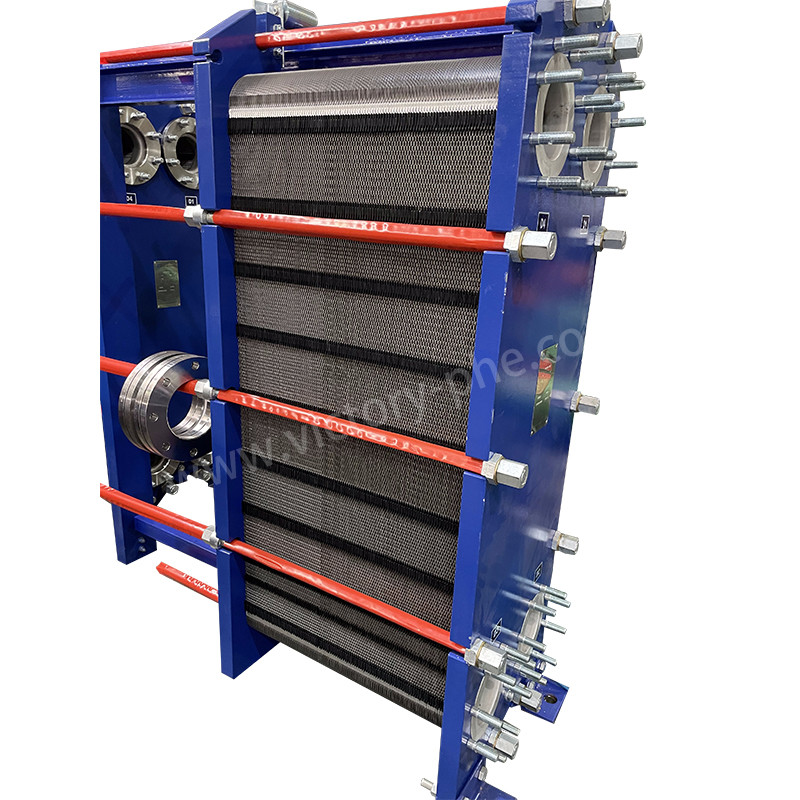

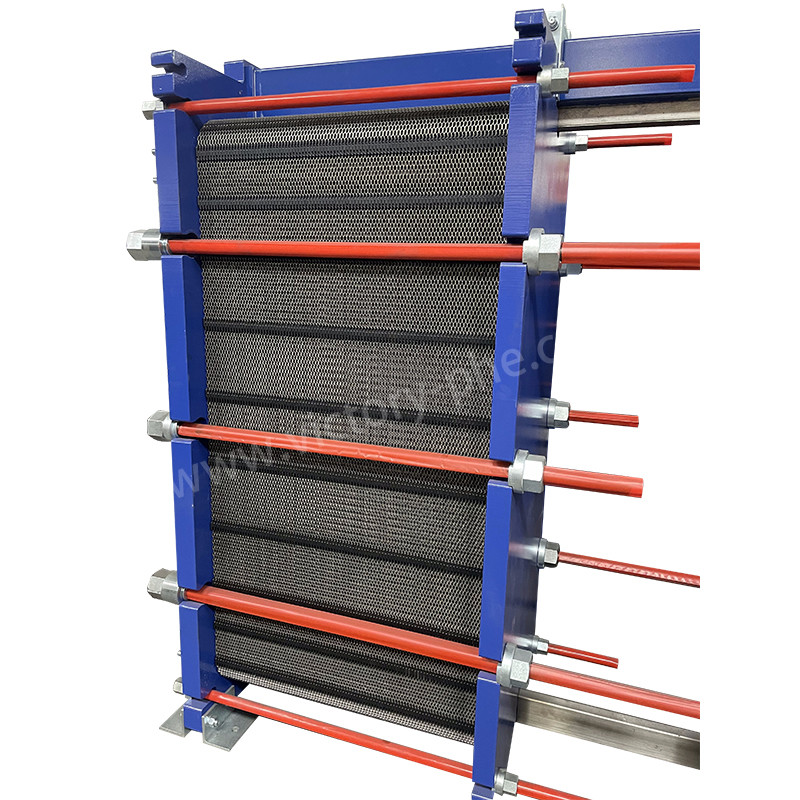

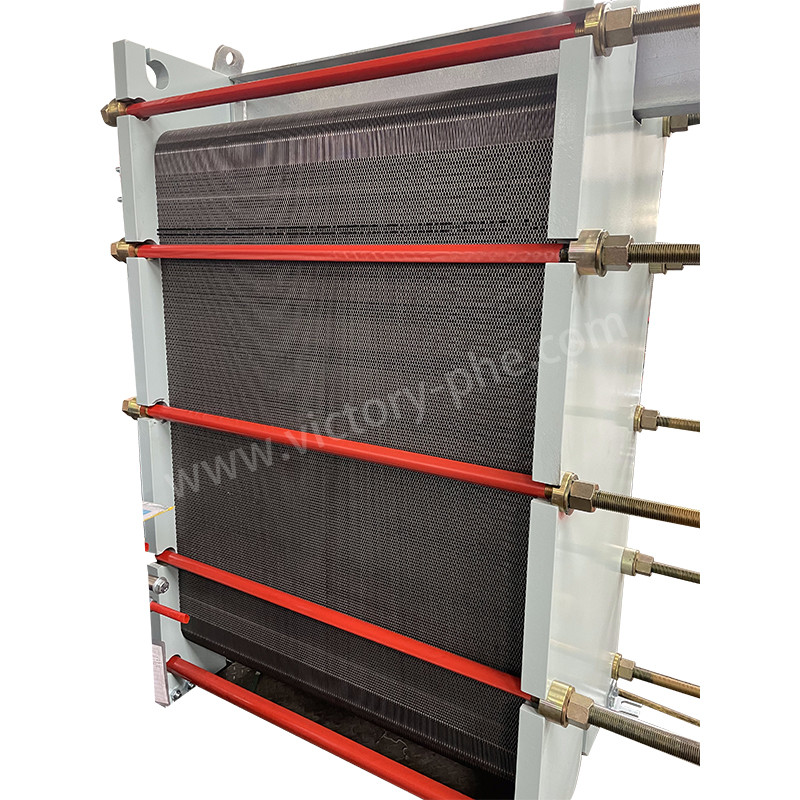

プレート熱交換器
プレート熱交換器は,効率性,コンパクトな設計,および汎用性により,さまざまな産業で幅広い用途があります.プレート熱交換器の一般的な用途には以下が含まれます.
1HVACシステム:プレート熱交換器は,暖房,換気,空調システムで使用され,空気流,水,または冷却剤の間で熱を転送します.
2冷蔵庫:プレート熱交換器は冷却システムで冷却と熱回収用途に使用される.
食品・飲料産業:プレート熱交換器は,食品・飲料産業における消化,加熱,冷却,滅菌プロセスに使用される.
3化学加工:プレート熱交換器は,様々な化学物質の加熱,冷却,凝縮,蒸発のために化学加工工場で使用されます.
4電力発電:プレート熱交換器は,発電所でタービン潤滑油,冷却水回路,熱回収システム冷却に使用される.
5海洋産業:プレート熱交換器は,船舶やオフショアプラットフォームの冷却エンジン,発電機,HVACシステムのための海洋アプリケーションで使用されます.
6製薬産業:プレート熱交換器は,製薬製造における加熱,冷却,滅菌プロセスに使用される.
7石油・ガス産業プレート熱交換器は,石油精製工場,石油化学工場,天然ガス加工施設の加熱と冷却プロセスに使用されます.
プレート 熱 交換 器 (PHE) を 選べば,次の 要因 を 考慮 する べき です.
適用要件:流体流量,入口と出口温度,動作圧力,処理中の流体の種類を含む,特定のアプリケーションのニーズを決定する.
プレート・ガスケット材料: 化学的相容性,耐腐蝕性,および動作温度に基づいて,プレートとガシケットに適した材料を選択します.
熱伝送効率: 流体タイプと流体間の温度差に関する PHE の熱伝送効率を考慮してください.
保守 の 容易 性: PHEの保守の容易さを評価し,清掃や部品交換のアクセシビリティを含む.
費用とエネルギー効率設備の初期コストとエネルギー消費に関連する運用コストを考慮します.
サイズと容量:利用可能なスペースの制限を考慮して,アプリケーションの要求を満たす適切なサイズと容量を持つ PHE を選択します.
これらの要因を考慮し,熱交換器の専門家と相談すれば,あなたのアプリケーションの特定のニーズを満たす情報に基づいた選択ができるでしょう.
これは,プレート熱交換器が効率的な熱伝送プロセスにおいて重要な役割を果たす多くの用途のほんの一部に過ぎません.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
Q:PHE を選ぶとき,サイズと容量をどのように確かめるか
A:プレート熱交換器 (PHE) を選択し,サイズと容量があなたのニーズを満たしていることを確認する際には,以下の手順を実行してください.
熱負荷を決定する:アプリケーションの熱要求に基づいて必要な熱伝送速度を計算する.
流体流量: 熱交換器の容量を決定するために,流体の流量 (熱と冷) を決定する.
温度差: 効率的な熱伝達のために必要な表面面積を計算するために,熱と冷たい液体の温度差を考慮します.
圧力低下: この基準を満たす PHE を選択するために,システム内の許容される圧力低下を評価します.
サイズ制限: 指定されたエリアに適しているように選択したPHEを確実にするために,設置のための利用可能なスペースを考慮してください.
製造者のガイドライン: 製造者の仕様とガイドラインを参照して,アプリケーションの要件に基づいて適切なサイズと容量を選択してください.
この手順に従って,これらの要因を考慮すれば,あなたの熱伝達ニーズに効果的に応えるための適切なサイズと容量を持つプレート熱交換機を選択することができます.
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
HVAC (暖房,換気,エアコン) システムでは,プレート熱交換器は,通常水と空気という2つの異なる流体間で熱を転送することによって動作します.プレート熱交換器は,HVACシステムでどのように動作するか:
熱伝達:プレート熱交換器では,熱流と冷流はプレートによって形成される別々のチャネルで流れます.熱は金属プレートを通して熱流から冷流に移されます.
熱伝送効率:プレート熱交換器のプレートは薄くて,表面面積が大きく,液体間の効率的な熱伝達を容易にする.
連続流量:プレートによって形成されたチャネルを通り抜ける液体では,熱交換が起こります.プレート熱交換器のコンパクトで効率的な設計により,迅速かつ効率的な熱伝送が可能です.
温度制御:プレート熱交換器は,HVACシステムを通過する空気の温度を制御するために設計されており,必要に応じて空間が暖かかまたは冷却されることを保証します.
総括すると,プレート熱交換器は HVACシステムの効率化において重要な役割を果たし,空気温を調節し,住宅の熱快適性を向上させるのに役立ちます.商業・産業用建物.
