製品説明

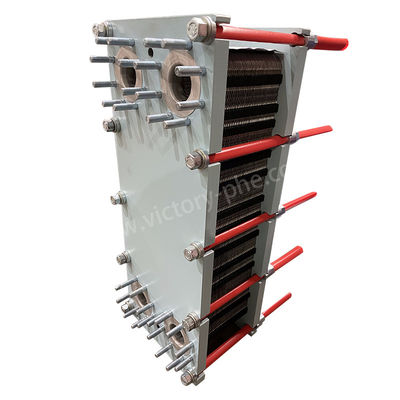

工業冷却のためのステンレス鋼の水処理プレート熱交換器
プレート熱交換器
プレート熱交換器は,それぞれ特定の波紋を備えた,積み重ねられた一連の金属プレートで構成されています.これらのプレートは狭い長方形のチャネルを作り,流体間の効率的な熱交換を可能にする特に液体から液体へ,液体から蒸気への用途では
プレート式熱交換機は,卓越した熱伝達効率,最小限の熱損失,コンパクトで軽量な設計,小さな足跡,多用途性,耐久性がある. 伝統的なチューブ熱交換器と比較して,彼らはより少ないスペースを占めながら,より高い熱伝達係数を達成します. さらに,彼らは90%を超える熱回収率を達成することができます.
プレート熱交換器の特徴的な設計は,圧力の低下を最小限に抑えながら効率的な熱伝達を促進します.波紋プレートは流体流動に気流を誘発します.熱伝送能力を強化するその結果,プレート熱交換器は,様々な加熱,冷却,熱回収プロセスのために,業界全体で広く好まれています.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
構造に応じて,プレート熱交換器は4つの主要なタイプに分類することができます.
密封板式熱交換機切断可能なプレート熱交換機とも呼ばれ,切断可能な金属プレートから構成され,パッチで密封されています.低流量と気温変動が大きいアプリケーションに適しています.
溶接板の熱交換器密封された熱伝送表面を作るため,金属プレートが直接溶接され,高圧および高温環境に最適です.
スパイラルプレート熱交換機液体分離と熱交換のための複数のチャネルを作成するために,螺旋状の金属プレートを使用します.
プレート・フレーム熱交換器蜂巣式熱交換機とも呼ばれ,フレーム内に積み重ねられた波紋金属プレートで構成されています.プレート間の交互のチャネルを通って流動し,効率的な熱伝送が可能になります.
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート熱交換器は,幅広い産業で広く使用されています.
1ソーラーエネルギー集合体を通して太陽エネルギーを効果的に利用し,太陽流体と作業流体間の熱の転送を容易にし,最適なエネルギー変換を達成するために不可欠です.
2化学産業: 熱回収,製品の冷却,反応温度制御を含む様々な化学プロセスに不可欠であり,原子炉と蒸留装置の効率的な動作を保証します.
3鉄鋼産業:プレート熱交換器は,ローリングミール,高炉,消火タンクなどの重要な機器の冷却と潤滑に不可欠です.これにより,最適な温度を維持し,機器の寿命を延長します..
4金属産業: アルミニウム精製における加熱・冷却プロセスで使用され,精度の高い温度制御と生産全体における効率的なエネルギー利用を保証します.
5機械製造: これらの交換器は,工業機器の冷却用液体と潤滑液に使用され,一貫した性能と機械の寿命を延長します.
6食品産業: プレート 熱交換器 は,食品 加工 工場 の 滅菌,消毒,冷却 プロセス で 重要 な 役割を果たし,製品 の 安全,品質,保存 期間 を 延長 する.
7繊維産業: 熱回収と冷却プロセスに貢献し,エネルギー効率を最適化し,廃棄熱をリサイクルすることで環境への影響を軽減します.
8紙産業: プレート熱交換器は,紙生産における冷却および熱回収アプリケーションにとって不可欠であり,エネルギー消費と環境への影響を最小限に抑えながら効率的な運用を保証します.
9. 遠隔熱: 発電所の廃棄熱区域から住宅や商業用建物への熱の転送に利用され,都市コミュニティに効率的で持続可能な暖房ソリューションを提供します.
10石油と脂肪産業: プレート熱交換機は,精製,分割,包装プロセスを含む石油加工中に正確な温度制御のために使用されます.
11電力産業: 発電所の冷却システム,コンデンサー,タービン潤滑,補助機器の冷却などにおいて,効率的で信頼性の高い動作を保証するために,それらは極めて重要です.
12海洋用途: プレート熱交換器は,船舶の冷却システムに使用され,海洋環境での信頼性のある性能と効率的な運用を保証します.
13海水水産物: 繁殖場での海水の加熱に寄与し,魚や貝類の栽培に最適な温度を提供し,全体的な生産効率を向上させます.
14その他の産業: プレート熱交換器は,医薬品,石油,セラミック,ガラス,セメント,地熱用途で広く使用されており,効率的な熱伝達,プロセス最適化を促進します.環境持続可能性.
