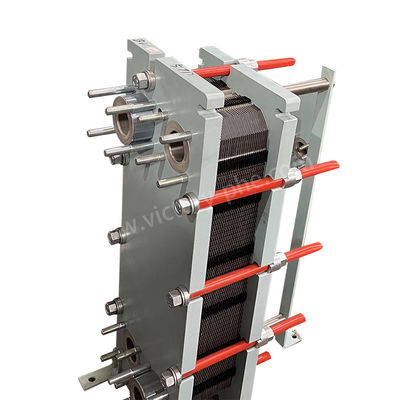

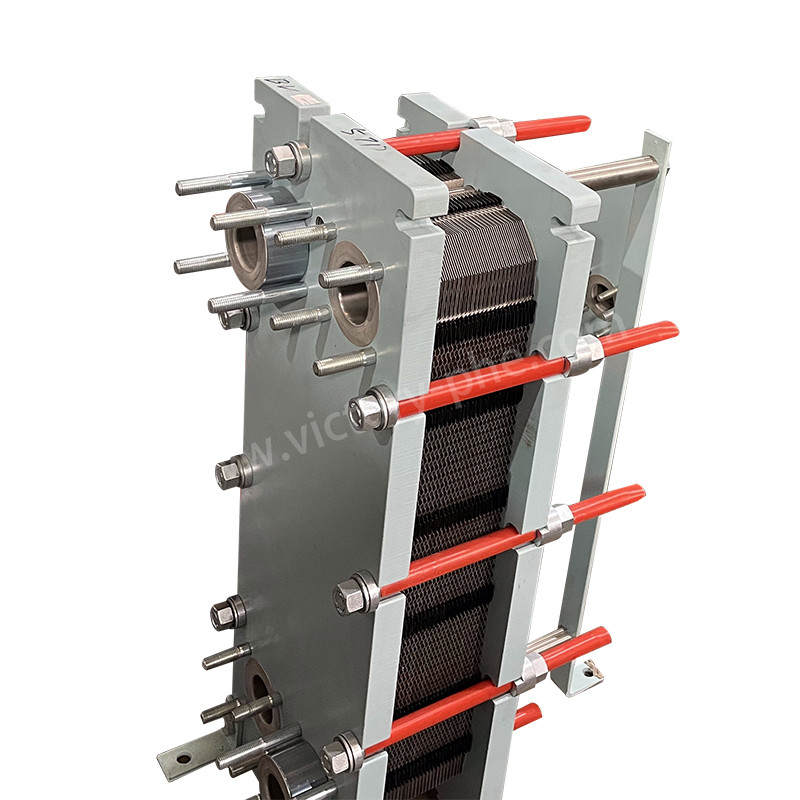

工業冷却のためのステンレス鋼の水処理プレート熱交換器
プレート熱交換器
プレート熱交換器は,それぞれ特定の波紋を備えた,積み重ねられた一連の金属プレートで構成されています.これらのプレートは狭い長方形のチャネルを形成します.液体間の熱交換を容易にする特に液体から液体へ,液体から蒸気への用途では
プレート式熱交換機は,卓越した熱伝達効率,最小限の熱損失,コンパクトで軽量な構造,小さな足跡,多用途性,耐久性も高い. 伝統的なチューブ熱交換器と比較して,彼らはより少ないスペースを占めながら,より高い熱伝達係数を達成します. さらに,彼らは90%を超える熱回収率を達成することができます.
プレート 交換 器 の 独特 な 設計 は,圧力の 低下 を 最小限に 抑え て 効率 的 な 熱 移転 を 促進 し ます.波紋 プレート は 流体 流量 に 渦巻 を 引き起こす こと に よっ て,熱 移転 能力 を 向上 さ せる.結果として,プレート熱交換器は,様々な加熱,冷却,熱回収作業のために,業界全体で広く好まれています.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
構造に応じて,プレート熱交換器は4つの主要なタイプに分類することができます.
密封板式熱交換機切断可能なプレート熱交換機としても知られる 切断可能な金属プレートで 密封されている低流量や気温変動が大きいアプリケーションに適している.
溶接板の熱交換器密封された熱伝送表面を形成するために直接溶接された金属プレートで,高圧および高温環境に最適です.
スパイラルプレート熱交換機液体分離と熱交換のための複数のチャネルを作成するために,螺旋状の金属プレートを使用します.
プレート・フレーム熱交換器ハチミツヒート交換機は,フレーム内に積み重ねられた波紋金属プレートで構成されています.プレート間の交互のチャネルを通って流動し,効率的な熱伝送が可能になります.
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート式熱交換器は,様々な産業で汎用的な用途を見つけます.
1ソーラーエネルギー集合体を通じて太陽エネルギーを効率的に利用するために不可欠であり,太陽流体と作業流体との間に熱の転送を可能にし,最適なエネルギー変換を可能にします.
2化学産業: 熱回収,製品の冷却,反応温度制御を含む様々な化学プロセスに組み込まれ,原子炉と蒸留装置の効率的な動作を保証します.
3. 鉄鋼産業: ローリングミール,高炉,冷却タンクなどの重要な機器の冷却と潤滑に不可欠であり,最適な温度を維持し,機器の寿命を延長します.
4金属産業: アルミニウム精製における加熱・冷却プロセスに使用され,精密な温度制御と生産全体での効率的なエネルギー利用を保証します.
5機械製造: 工業機器の消火液体と潤滑液を冷却するために使用され,一貫した性能を保証し,機械の寿命を延長します.
6食品産業: 食品 加工 工場 で の 滅菌 化,消毒 化,冷却 プロセス に 必要 で あり,製品 の 安全,品質,保存 期間 を 延長 する.
7繊維産業熱回収と冷却プロセスに貢献し,エネルギー効率を最適化し,廃棄熱をリサイクルすることで環境への影響を軽減します.
8紙産業: 紙生産における冷却および熱回収アプリケーションにとって不可欠で,効率的な操作を保証し,同時にエネルギー消費と環境への影響を最小限に抑える.
9. 遠隔熱: 発電所の廃棄熱区域から住宅や商業用建物への熱の転送に使用され,都市コミュニティのための効率的で持続可能な暖房ソリューションを提供します.
10石油と脂肪産業: 精製,断片化,包装等を含む石油加工過程における正確な温度制御に使用される.
11電力産業: 発電所の冷却システム,コンデンサー,タービン潤滑,補助機器の冷却を含む冷却システムにとって不可欠で,効率的かつ信頼性の高い動作を保証します.
12海洋用途: 船舶の冷却システムに使用され,海洋環境での信頼性のある性能と効率的な運用を保証します.
13海水水産物: 繁殖場での海水の加熱に貢献し,魚や貝類の栽培に最適な温度を提供し,全体的な生産効率を高めます.
14その他の産業: 薬剤,石油,陶器,ガラス,水泥,地熱用途に広く使用され,効率的な熱伝達,プロセス最適化,環境持続可能性を促進します.
