製品説明

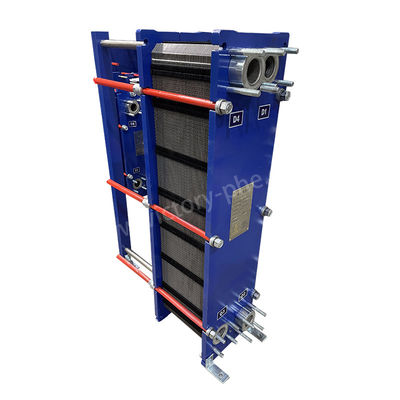

工業冷却のためのステンレス鋼の水処理プレート熱交換器
プレート熱交換器
プレート 熱交換器 は,それぞれ 特定 の 波紋 を 持つ 積み重ね られ て いる 金属 プレート の シリーズ を 構成 し て い ます.この プレート は 狭い 直角 形 の チャンネル を 作り,液体 の 間 の 熱 交換 を 容易 に する.,特に液体から液体へ,液体から蒸気への操作では.
プレート式熱交換機は,例外的な熱伝達効率,最小限の熱損失,コンパクトで軽量な設計,小さな足跡,汎用性,長寿命など,いくつかの利点があります.従来のチューブ式熱交換機と比較するとさらに,90%を超える熱回収率を達成することができる.
プレート 交換 器 の 独特 な 設計 は,圧力の 低下 を 最小限に 抑え て 効率 的 な 熱 移転 を 促進 し ます.波紋 プレート は 流体 流量 に 渦巻 を 引き起こす こと に よっ て,熱 移転 能力 を 向上 さ せる.したがって,プレート熱交換器は,加熱,冷却,熱回収プロセスのために業界で広く好まれています.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
構造に応じて,プレート熱交換器は4つの主要なタイプに分類することができます.
密封板式熱交換機切断可能なプレート熱交換機としても知られる 切断可能な金属プレートで 密封されている低流量や気温変動が大きいアプリケーションに適している.
溶接板の熱交換器密封された熱伝送表面を形成するために直接溶接された金属プレートで,高圧および高温環境に最適です.
スパイラルプレート熱交換機液体分離と熱交換のための複数のチャネルを作成するために,螺旋状の金属プレートを使用します.
プレート・フレーム熱交換器ハチミツヒート交換機は,フレーム内に積み重ねられた波紋金属プレートで構成されています.プレート間の交互のチャネルを通って流動し,効率的な熱伝送が可能になります.
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート熱交換器の用途:
太陽エネルギー■ プレート熱交換器は,太陽光発電の効率的な利用に重要な役割を果たし, 太陽光流体と作業流体との間に熱を供給し,最適なエネルギー変換を保証します
化学産業: プレート熱交換器は,熱回収,製品の冷却,反応温度制御を含む様々な化学プロセスの不可欠な部品です.化学反応器と蒸留装置の効率的かつ正確な運用を確保する.
鉄鋼産業: 鋼鉄産業では,プレート熱交換器は,ローリングミール,高炉,消火タンクなどの重要な機器の冷却と潤滑に不可欠です.最適な動作温度を維持し,機器の寿命を延長する.
金属産業: プレート熱交換機は,アルミニウム精製に伴う加熱と冷却プロセスのために,金属産業で使用されます.精度の高い温度制御と効率的なエネルギー利用を生産サイクル全体で確保する.
機械製造: プレート熱交換器は,機械製造において,様々な産業機器の冷却消火液や潤滑剤に使用される.一貫した性能を保証し,機械の寿命を延長する.
食品産業: プレート熱交換器は食品産業において重要な役割を果たし,食品加工工場における不妊,消毒,冷却プロセスを容易にし,製品の安全性,品質,保存期限の延長.
繊維産業: プレート式熱交換機は,繊維製造における熱回収と冷却プロセスに貢献します.エネルギー効率を最適化し,染料や仕上げなどのプロセスからの廃棄熱をリサイクルすることで環境への影響を削減する.
紙産業: プレート熱交換機は,紙産業において,冷却および熱回収のアプリケーションにおいて不可欠であり,紙機,乾燥シリンダー,エネルギー消費と環境への影響を最小限に抑える.
遠隔暖房: プレート式熱交換器は,電気発電所の廃棄熱領域から住宅や商業用建物への熱を移動するために,遠隔熱システムで使用されます.都市コミュニティに効率的で持続可能な暖房ソリューションを提供すること.
油脂産業:プレート熱交換機は,油脂産業で,油加工工場の加熱・冷却用途に使用されています.精製中に正確な温度制御を保証する製造・製造・製造・製造・製造・製造・製造
電力産業: プレート熱交換器は,冷却システム,コンデンサー,タービン潤滑,補助設備の冷却を含む発電所で重要な役割を果たします.電力発電施設の効率的かつ信頼性の高い運用を確保する.
海洋用途: プレート熱交換器は,ディーゼルエンジン,中央冷却器,海水淡化システムを含む冷却システムのために,船舶で使用されます.海洋環境における信頼性の高い性能と効率的な運用を保証する.
海水水産物: プレート熱交換器は,魚類と貝類の栽培のための最適な水温を提供することで,水産用ブリーチで海水を温めるのに貢献します.成長を促進し,全体的な生産効率を向上させる.
その他の産業:プレート熱交換器は,医薬品,石油,セラミック,ガラス,セメント,地熱用途で広く使用されており,効率的な熱伝達,プロセス最適化,様々な産業部門における環境持続可能性.
