製品説明

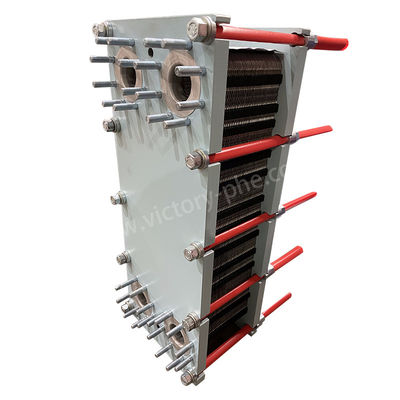

工業冷却のためのステンレス鋼の水処理プレート熱交換器
プレート熱交換器
プレート熱交換器は,それぞれ特定の波紋を備えた積み重ねた配置に並べた一連の金属プレートで構成される高効率の装置である.これらのプレートは狭い長方形のチャネルを形成しますプレート式熱交換機は,液体から液体,液体から蒸気への熱交換操作に優れています.
熱伝達効率が高く,熱損失が少なく,コンパクトで軽量なデザインで,足跡が小さく,使いやすくて,使用寿命が長くなるなど多くの利点があります.従来のチューブ式交換器と比較するとプレート熱交換器は,空間の一部を占めながらも,かなり高い熱伝達係数を達成できる.さらに,90%を超える熱回収率を達成できる.
プレート熱交換器の特徴的な配置は,圧力の低下を最小限に抑えながら,効率的な熱伝達を促進します.熱伝送能力を強化するその結果,プレート熱交換器は,暖房,冷却,熱回収などのタスクのために様々な産業で好まれています.
|
モデル |
DLXU03/DLXM3 |
|
プレートの厚さ |
0.5/0.6mm |
|
プレートの穴の大きさ |
50mm |
|
最大出力量 |
45m3/h |
|
大直径のためのアダプターパイプ |
DN50 |
|
仕事 の 圧力 |
1.0/1.6MPa |
|
試験圧力 |
1.3/2.1Mpa |
|
モデル |
標準最大流量 m3/h |
組み立てられた部品の最大数 N |
クランプの大きさ A について |
最大長さ L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
構造に応じて,プレート熱交換器は4つの主要なタイプに分類することができます.
密封板式熱交換機切断可能なプレート熱交換器とも呼ばれ,切断可能な金属プレートから構成され,パッチで密封されています.低流量と気温変動が大きいアプリケーションに適しています.
溶接板の熱交換器熱伝送表面を密封した状態にするために,直接溶接された金属プレートを使用します.これらは高圧および高温のアプリケーションに最適です.
スパイラルプレート熱交換機液体分離と熱交換のための複数のチャネルを生成するために,螺旋状の金属プレートを使用する.
プレート・フレーム熱交換器蜂巣式熱交換機とも呼ばれ 円盤の間を交互のチャネルで流動する効率的な熱伝送を可能にする.
| 密封板式熱交換器の製品パラメータ | |
| ポイント | プレート熱交換器 |
| ブランド | 勝利 |
| プレート材料 | チタン/ニッケル/ハストリー/ステンレス鋼 0.5mm 0.6mm 0.7mm 0.8mm 1mm |
| ガスケット材料 | NBR HNBR EPDM HEPDM VITON FKM シリコン |
| 枠材 | 塗装された炭素鋼 |
| フレームの色 | 青かカスタマイズされた色 |
| 接続タイプ | フレンズや糸 |
| フレンズ規格 | ANSI ASME BS BA JIS DIN GB ISO |
| 切断ボルト | M24 M30 M39 |
| 設計圧力 | 最大 20mpa 最低 10mpa |
| 労働圧力 | 通常12.5Mpa |
| MOQ | 1セット |
| パッケージ | ポリウッドケース |
| 保証 | 1年 |
| OEM | 交換できる |
|
プレート 材料 |
適した液体 |
|
ステンレス鋼 (SUS304, 316Lなど) |
純粋な水,川水,食用塩水,ミネラルオイル |
|
チタン,Ti-pd |
塩水,海水,塩水 |
|
SMO254 |
稀释された硫酸,塩水溶液,無機水溶液 |
|
ニ |
高温,高濃度カウスティックソーダ |
|
ハステロイ (C276,C22) |
濃縮硫酸,塩化水素酸,リン酸 |
|
主体ガスケット |
動作温度 (°C) |
適した液体 |
|
NBR |
-15 ~ +135 |
水,海水,鉱物塩,塩水 |
|
EPDM |
-25 ~ +180 |
熱水,蒸気,酸,塩基 |
|
F26 について |
-25 ~ +230 |
酸,塩基,液体 |
|
FTP |
0 ~ +160 |
濃縮酸,塩基,高温オイル,蒸気 |
プレート熱交換器の用途:
