0.5mm 0.6mm 316/Hastelloy C276 材料 熱交換用のサンデックス熱交換器プレート

製品説明

水 オイル熱交換器 Sondex熱交換器プレート S100 S121 S4Aタイプ

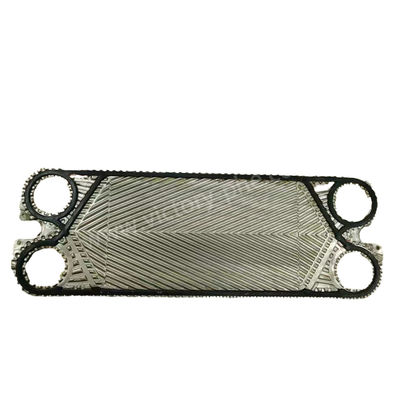

ソーデックス 熱交換器のプレート

Sondexの交換器プレートは 2つの分離した流体流の相互作用による熱伝達の原理に基づいて動作しますSondex熱交換器プレートの設計は,物理的に分離しながら,流体間の効率的な熱交換を可能にするSondex の 交換器 プレート の 動作 の 概要 は 次 の よう です.

流体流量:熱交換プロセスに関与する2つの流体は,プレート熱交換器内の別々のチャネルを通過します.熱交換器のプレートの片側にあるチャネルを通って1つの流体反対側のチャネルを通って流れます

熱 移転: 流体 が 各 の 管 で 流れる とき,熱 は 流体 を 隔てる 薄い 金属 プレート を 通し て 流体 から 流体 に 移り ます.プレートの大きな表面面積は,流体間の効率的な熱転送を容易にする.

逆流原理: Sondex の熱交換器プレートは,逆流の原理で動作するように設計されており,このとき2つの流体流が反対方向に流れます.このデザインは,両流体間の温度差を最大化します効率的な熱伝達につながります

渦巻流量:熱交換器のプレート内の流れ経路は,流体流の渦巻を誘発するように設計されています.渦巻流は,境界層の形成を防止し,流体間の混合を促進することによって熱伝達を促進します.

熱効率: Sondex の熱交換器のプレートは,圧力の低下を最小限に抑え,熱伝達係数を最大化することによって熱効率を最適化するように設計されています.液体間の効果的熱交換を.

SONDEXの熱交換器プレートは,二つの流体流の間の信頼性と効率的な熱の転送手段を提供することで,幅広い産業,商業,住宅用暖房・冷却用.

熱交換器のプレート材料 選択:

• 一般的な水道水:純粋な水用用には,通常,ステンレススチール304が選択されます.しかし,井戸水,川水,閉ループ循環水,および他の複雑なメディアでは,ステンレス鋼316は,304と比較して,より高い耐腐蝕性があるため,好ましい海水の場合,純チタン (GR1) は塩化物イオンの高濃度により好ましい選択である.超ステンレス鋼254SMOは,塩化物イオン環境で使用できます.316ステンレス鋼の性能を上回る
• アシド:濃度が10%未満で温度が50°C未満の希釈硫酸には,不?? 鋼316を使用できます.しかし,濃度が高くなった場合,不?? 鋼904Lなどの材料が使用できます.254SMO同じ原理はリン酸と塩化酸に適用されます.
• 蒸気蒸気状態は一般的です.南部の地域では,蒸気温度は通常120°C以上なので,通常は316Lステンレス鋼が選ばれます.費用因子を考慮するとしかし,時間の経過とともに,プレート熱交換器の変形の可能性があります.
• オイル:一般機器の潤滑油や水力油用には,ステンレス鋼304が適しています.高温熱伝送油には,高温耐性の要求を考慮するステンレス鋼316が推奨されています.
