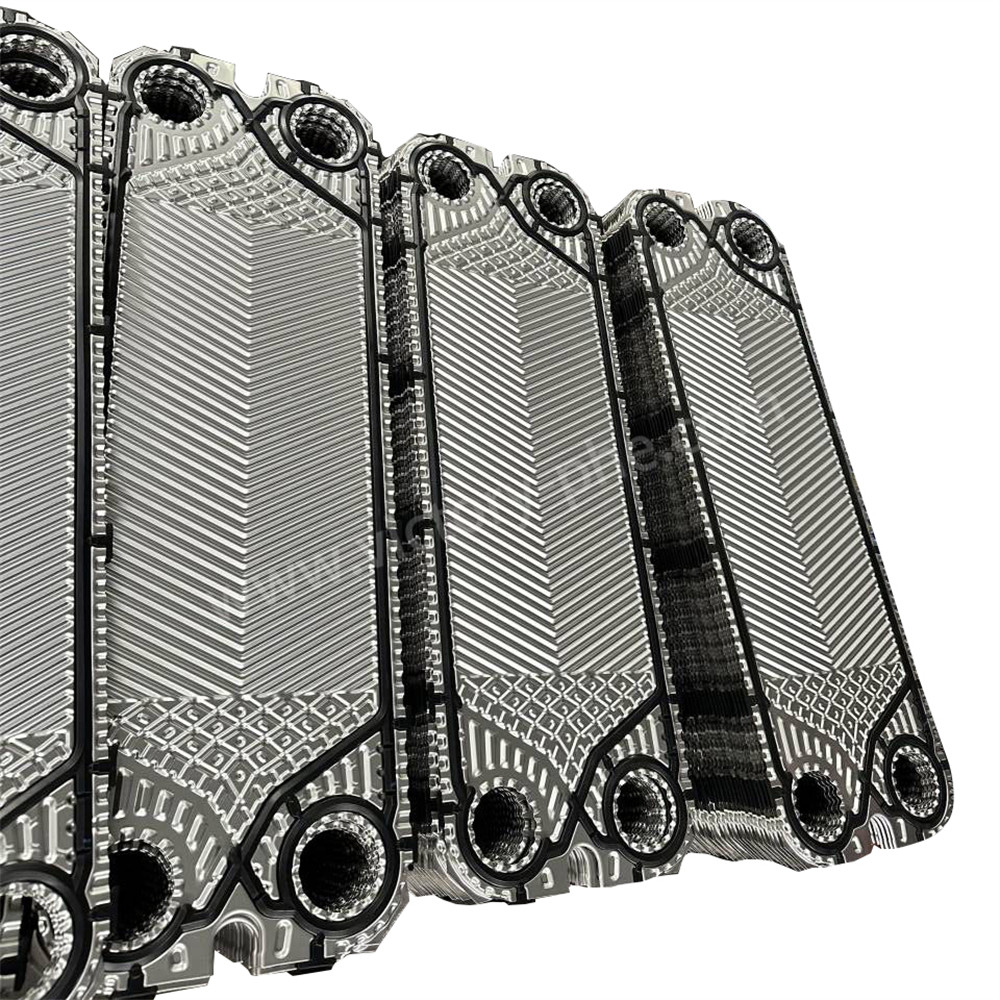

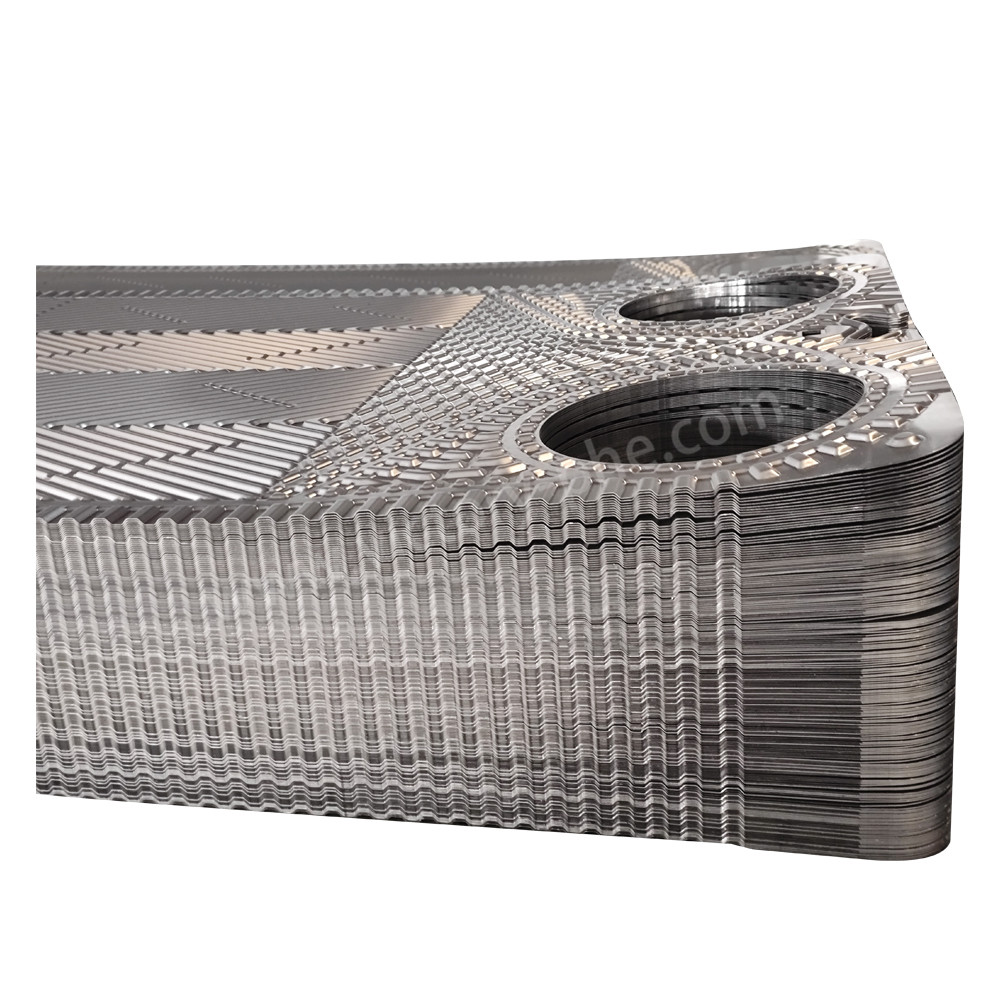

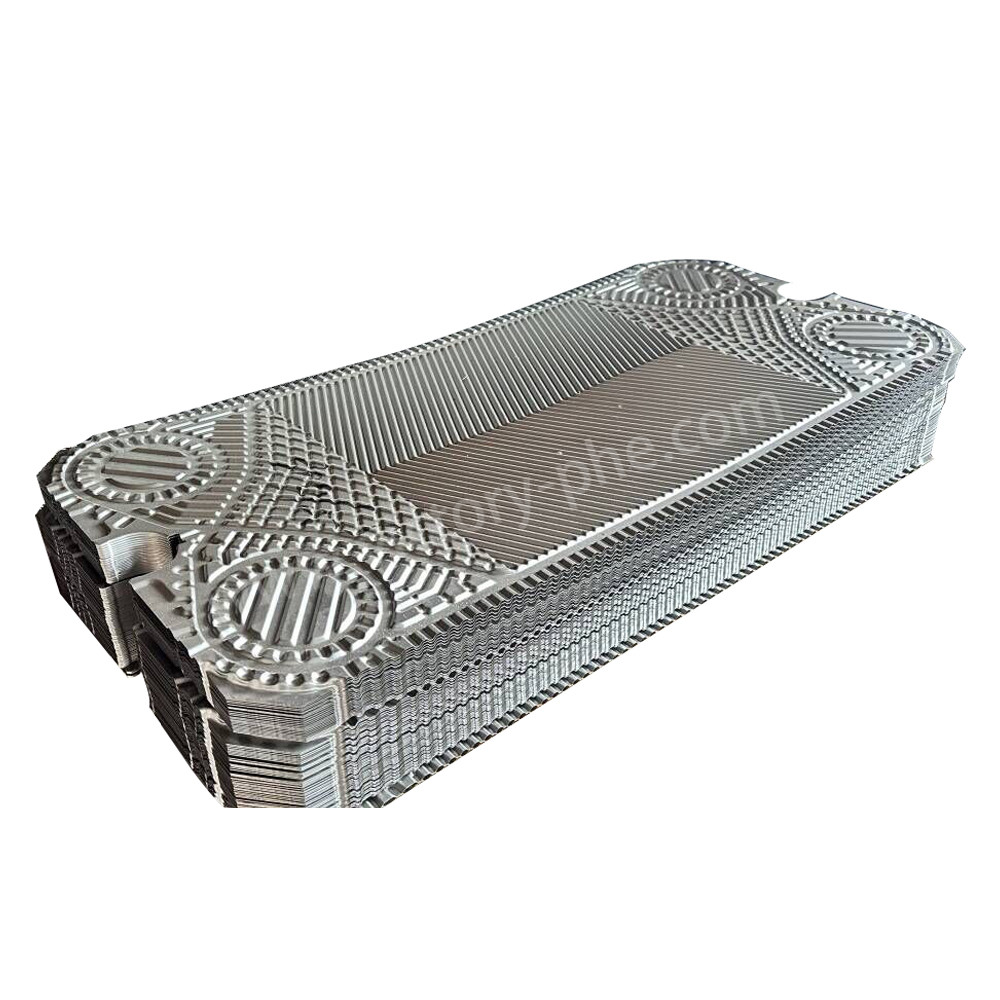

チタン・ソンデックス熱交換器プレート

製品説明

チタンとチタン・パラジウム合金 化学工業用熱交換器板 板

ソーデックス 熱交換器のプレート

1. 熱交換器のコア部品の1つである.その主な特徴は,高熱伝送効率,モジュール式設計,均質な流体分布,清掃と保守が簡単耐腐食性も高い
2. Sondex熱交換器プレートは,熱伝導性を最大化するために設計されています.効率的な熱伝導性を確保するために,通常高熱伝導性のある材料で作られています.
3. 多くのSondex熱交換器プレートは,両流体の混合を防止し,効率的な熱交換を確保するために,プレート間の密封を保証する密着型設計を備えています.

熱交換器のプレート 選択:

• 熱交換器のプレートタイプと波紋パターン選択プレート熱伝達条件と要求を基準とする.大きな流量と許容される小小圧力低下がある場合,抵抗が低いプレートが選択されるべきです切断式または溶接式プレート熱交換器の選択は,熱伝達媒体の圧力および温度条件に基づいて決定されるべきである.
• 熱伝達面積が大きい装置では,個別プレート面積が小さすぎるプレートを選択することはお勧めしません.プレート間の低流量速度をもたらす可能性があります.全体の熱伝達係数を低下させる.

流量配置と流量チャネル 選択してください:

• 流量配列とは,単一の流体が同じ方向に流れる熱交換器内の並列流量チャネルを意味します.流通チャネルとは,流体が流れるプレート熱交換器内の隣接するプレートペアによって形成された通路を指します.一般に,いくつかの流れチャネルは,冷たい流体と熱い流体を通り道を組み合わせるために,並列または連続で接続されます.
• 特定の要件に従ってプレートバンドル間の液体が流れることを確保するために,プレートの4つの角をパンチし,仕様に従ってガシケットを適用します.プレートは,流れチャネルを形成するために規則的なパターンで配置されています流量配置の形は,プロセス要件を満たしながら,熱伝達と流体抵抗の計算に基づいて決定されるべきである.熱伝達表面の両側における熱伝達係数が等しいか近い場合熱伝達係数が最大化できます.したがって,よりよい熱伝達性能を達成するために,冷たい水と熱い水の流れのチャネルにおける熱伝達係数は,同じまたは互いに近くなることが望ましい..
