製品説明

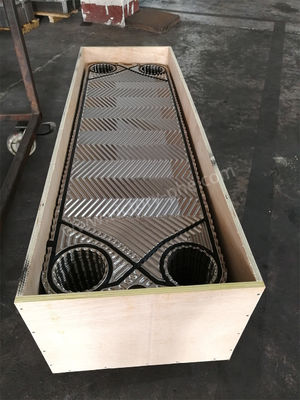

M15B M15M 高度テータ熱交換器プレート
熱交換器のプレート
交換器プレートは,プレートの交換器内の不可欠な部品として重要な役割を果たし,流体間の効率的な熱の転送を促進します.通常は金属で構成されています.これらのプレートは,流体分離を保証しながら熱交換を最適化するために戦略的に配置されています.
熱交換器のプレートへの需要は,混ぜることなく,流体間の熱を効率的に転送する必要性から生じます.この要件は,様々な産業,商業,暖房などのプロセスに熱伝達は不可欠です熱エネルギーを回収する
熱交換器のプレートを熱伝送に使用する主な利点は以下の通りである.
1熱交換器のプレートは,表面面積を最大化するために慎重に設計されており,それによって,流体間の効率的かつ迅速な熱交換が可能になります.
2コンパクトな設計: プレート式熱交換器は,従来のシェル・アンド・チューブ式熱交換器と比較して,空間効率の良い熱伝送ソリューションを提供します.
3汎用性: 交換器プレートは,様々なパターンとデザインに対応するためにカスタマイズされ,さまざまな流体型,流量率,温度差に対応できます.幅広い産業や用途で適用可能性を向上させる.
4エネルギー効率:効率的な熱伝送を容易にするため,熱交換器プレートは,熱冷却システムのエネルギー節約と改善された運用効率に貢献します.エネルギー消費を削減し 運用コストを削減する.
| ブランド | モデル |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| 材料 | 仕様 |
| ステンレス鋼 |
SUS304 316 316L 310S 904 |
| チタンとチタン・パラジウム合金 | TAi TAi-Pd |
| ハステロイ |
C276 D205 B2G |
| ニッケル | Ni200 Ni201 |
| モリブデン | 254 |
製品は主にACCESSEN/GEA (ケルビオン) / APV/Sondex/Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHPなどに適しています.
アップレーション
| プレート材料 | 液体使用に適し |
| ステンレス鋼 (SUS304.316ほか) | 浄水,川水,食用油,ミネラル油 |
| チタンとチタンパラジウム (Ti,Ti-Pd) | 海水,塩水,塩化合物 |
| 20Cr,18Ni,6Mo ((254SMO) | 希釈硫酸,希釈塩水溶液,無機水溶液 |
| ニッケル (Ni) | 高温,高濃度カウスティックソーダ |
| HASTELLOY合金 (C276,D205,B2G) | 濃縮硫酸,塩化水素酸,リン酸 |
プレート熱交換器プレートの厚さ構成
生産プロセス:
材料の準備: 高級のステンレス鋼板は,特殊な耐腐蝕性と熱伝導性のために慎重に選択されています.製品仕様と設計パラメータとの一致を確保する.
切断と平ら化: 先進的な機械は設計仕様に従って,ステンレス鋼板を正確に切ります.均一で滑らかな表面を得るため,平坦化処理が施されます..
スタンピング: 液圧プレススタンピングは,効率的な熱伝達のために渦巻き係数を高めるために,平坦なプレートに特定のヒリング骨パターンを作成します.厳格な制御措置は,スタンプリング中にプレートの変形や損傷を防ぐ.
表面処理: 磨き,砂吹き,コーティングなどの様々な技術が,腐食耐性や熱伝送性能を向上させるために細心の注意を払い,特定の要件に基づいて選択.
組み立てと検査: プレートは設計仕様に従って細心の注意を払って組み立てられます断断可能なプレート熱交換器でゴムガスケットシール,またはアルゴン弧溶接を用いた完全溶接プレート熱交換器. 精密なフィットメントとギャップがないことが組み立て中に保証されます. その後,厳格な性能圧力試験が行われます.厳格な品質基準の遵守を検証するための包括的な工場報告書の発行.
