製品説明

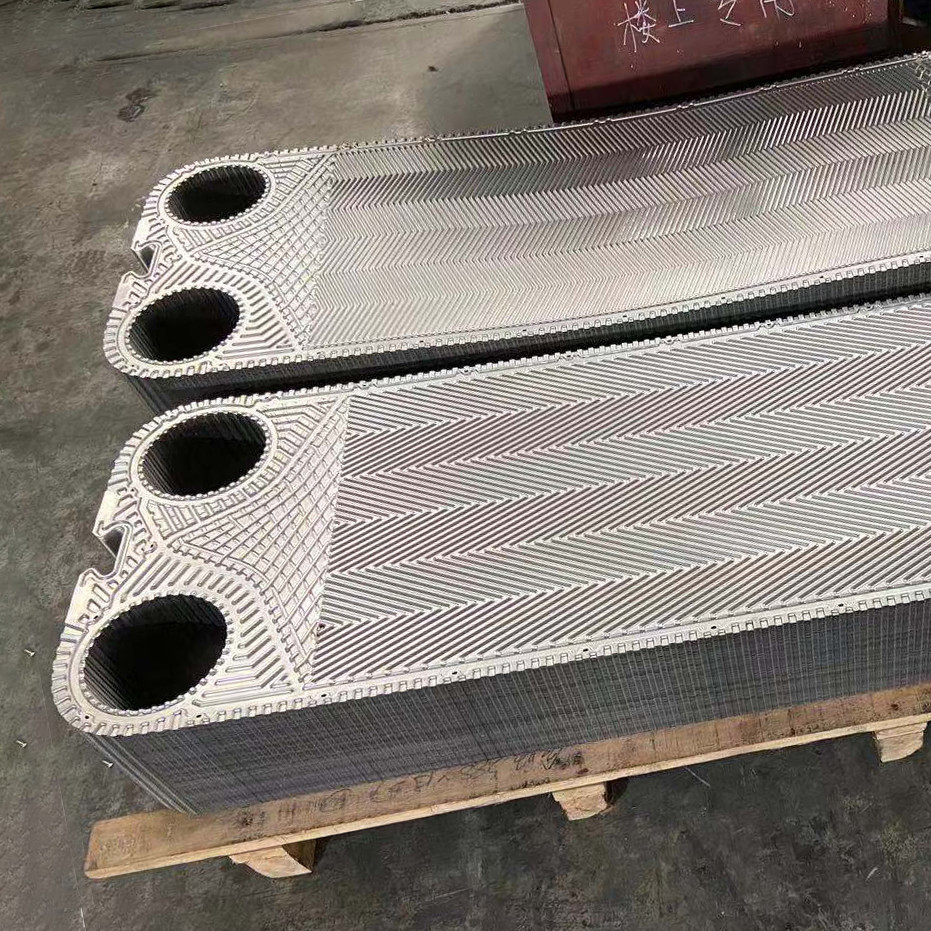

M15B M15M 高度テータ熱交換器プレート
熱交換器のプレート
熱交換器プレートは,プレート熱交換器内の不可欠な部品として重要な役割を果たし,流体間の効率的な熱の転送を可能にします.通常は金属で作られています.これらのプレートは,流体分離を維持しながら熱交換を最適化するために戦略的に配置されています.
熱交換器のプレートへの需要は,混ぜることなく,流体間の熱を効率的に転送する必要性から生じます.暖房などのプロセスにとって 熱伝達は不可欠な住宅環境です熱エネルギーを回収する
熱交換器のプレートを使用する主な利点には,以下が含まれます.
1熱交換器のプレートは,表面面積を最大化するために慎重に設計され,流体間の効率的かつ迅速な熱交換を容易にする.
2コンパクトな設計: プレート式熱交換器は,従来のシェル・アンド・チューブ式熱交換器と比較して,空間効率の良い熱伝送ソリューションを提供します.
3汎用性: 熱交換器プレートは,様々なパターンとデザインに対応するためにカスタマイズされ,さまざまな流体型,流量率,温度差に対応できます.幅広い産業や用途で適用可能性を向上させる.
4エネルギー効率:効率的な熱伝達を促進することで,熱交換器プレートは,熱冷却システムのエネルギー節約と運用効率の向上に貢献します.エネルギー消費を削減し,運用コストを下げる.
| ブランド | モデル |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| 材料 | 仕様 |
| ステンレス鋼 |
SUS304 316 316L 310S 904 |
| チタンとチタン・パラジウム合金 | TAi TAi-Pd |
| ハステロイ |
C276 D205 B2G |
| ニッケル | Ni200 Ni201 |
| モリブデン | 254 |
製品は主にACCESSEN/GEA (ケルビオン) / APV/Sondex/Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHPなどに適しています.
アップレーション
| プレート材料 | 液体使用に適し |
| ステンレス鋼 (SUS304.316ほか) | 浄水,川水,食用油,ミネラル油 |
| チタンとチタンパラジウム (Ti,Ti-Pd) | 海水,塩水,塩化合物 |
| 20Cr,18Ni,6Mo ((254SMO) | 希釈硫酸,希釈塩水溶液,無機水溶液 |
| ニッケル (Ni) | 高温,高濃度カウスティックソーダ |
| HASTELLOY合金 (C276,D205,B2G) | 濃縮硫酸,塩化水素酸,リン酸 |
プレート熱交換器プレートの厚さ構成
生産プロセス:
精密に精選します 優れた耐腐蝕性と熱伝導性のために製品仕様と設計パラメータとの一致を確保する.
設計仕様に従ってステンレス鋼板を正確に切るため,先進的な機械ツールが使用されます.均一で滑らかな表面を得るため,平坦化処理が施されます..
スタンピング: 液圧プレススタンピングを使用して,効率的な熱伝達のために渦巻き係数を高めるために,平坦なプレートに特定のヒリング骨パターンが作成されます.スタンピング中にプレートの変形や損傷を防ぐために厳格な制御措置が実施されています.
表面処理: 磨き,砂吹き,コーティングなどの様々な表面処理技術が,腐食耐性や熱伝送性能を向上させるために慎重に適用されます.特定の要件に基づいて選択.
組み立てと検査: プレートは設計仕様に従って細かく組み立てられます溶接器で溶接された熱交換器が形成される. 精密なフィッティングとギャップの欠落は,組み立て中に細心の注意を払って確保されます. その後,厳格な性能圧力テストは,組み立て後に行われます.厳格な品質基準の遵守を検証するための包括的な工場報告書の発行.
