製品説明
M15B M15M 高度テータ熱交換器プレート

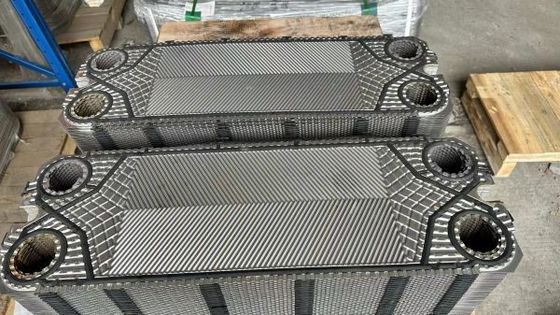

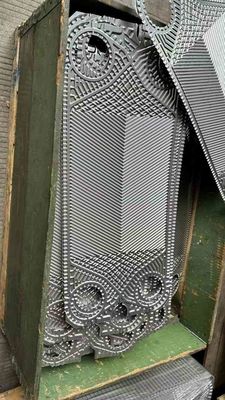

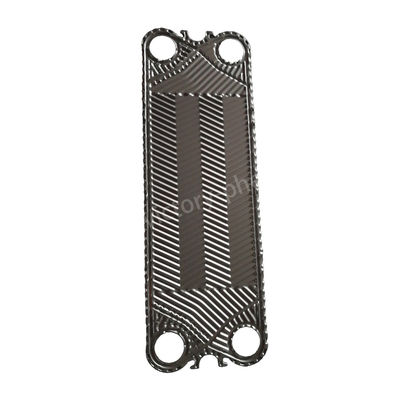

熱交換器のプレート
プレート熱交換器 (プレート熱交換器) とは,2つの流体流の間に熱を転送するために使用される装置である.液体間の効率的な熱交換を可能にするように配置された一連の金属プレートで構成され,物理的に分離されています.
熱交換器プレートの主要な構成要素には,次のものがあります.
プレート:プレートは,通常,ステンレス鋼,チタン,または熱転送アプリケーションに適した他の材料で作られています.熱交換を容易にするため,チャネルと通路の特定のパターンで設計されています.
ガスケットまたは溶接: ガスケット付きプレート熱交換器では,プレートはチャネル間の流体の漏れを防ぐためにガスケットで密封されています.プレートは永久に密封されています密封器の必要性をなくす.
フレームと接続:プレートは積み重ねられ,フレームに固定され,サポートを提供し,流体入口と出口の接続を容易にする.
| ブランド | モデル |
|
M3,M6,M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M T20P,TL35B P16,P26,P36,AK20,JWP26,JWP36,M6MW,M10BW,MK15BW |
| 材料 | 仕様 |
| ステンレス鋼 |
SUS304 316 316L 310S 904 |
| チタンとチタン・パラジウム合金 | TAi TAi-Pd |
| ハステロイ |
C276 D205 B2G |
| ニッケル | Ni200 Ni201 |
| モリブデン | 254 |
製品は主にACCESSEN/GEA (ケルビオン) / APV/Sondex/Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHPなどに適しています.
アップレーション
| プレート材料 | 液体使用に適し |
| ステンレス鋼 (SUS304.316ほか) | 浄水,川水,食用油,ミネラル油 |
| チタンとチタンパラジウム (Ti,Ti-Pd) | 海水,塩水,塩化合物 |
| 20Cr,18Ni,6Mo ((254SMO) | 希釈硫酸,希釈塩水溶液,無機水溶液 |
| ニッケル (Ni) | 高温,高濃度カウスティックソーダ |
| HASTELLOY合金 (C276,D205,B2G) | 濃縮硫酸,塩化水素酸,リン酸 |
プレート熱交換器プレートの厚さ構成
生産プロセス:
