GEA ガスケットプレート 交換器 プレート ヘリングボーン パターン SGS

製品説明

高効率のC-276プレート 熱交換器 油冷却器用ガスケット付きプレート

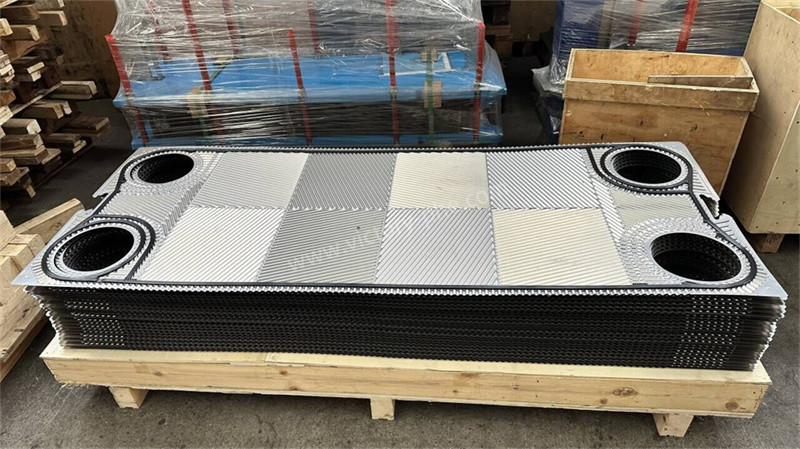

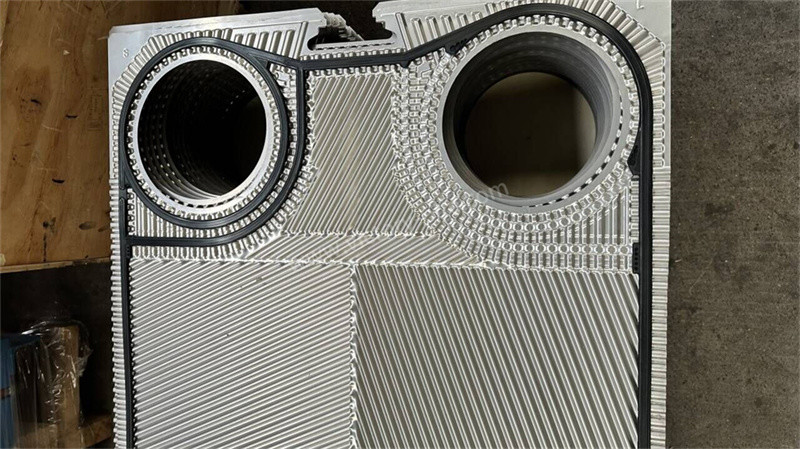

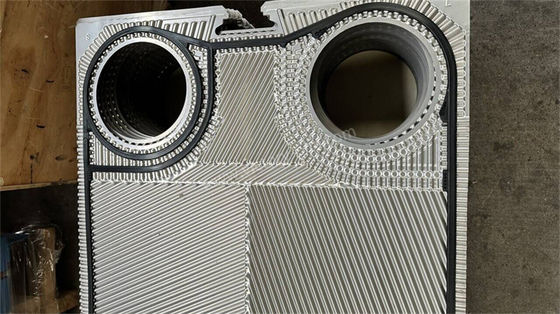

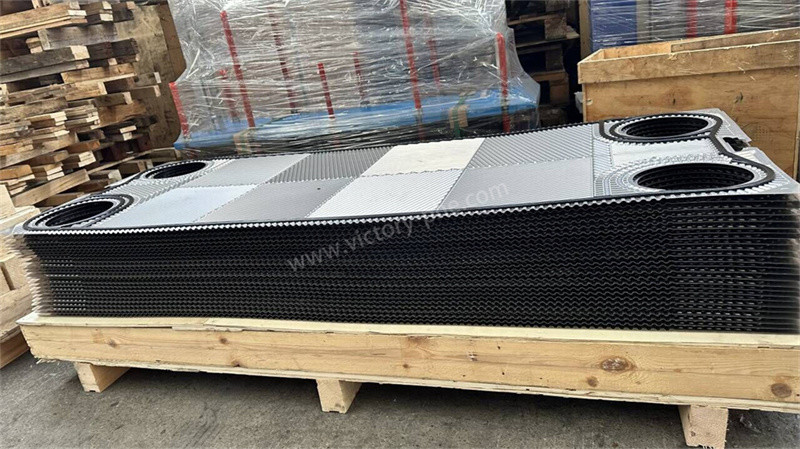

GEA熱交換器のプレート

熱交換器のプレートは,スタンプされ形成される角型および凸型不?? 鋼プレートで構成されています. 隣接する2つのプレートの間の角型および凸型線は180度で組み合わせられています.熱交換器のプレートの2つのプレートの間のコンカブとコンベックスリッジは,段階的な接触点を形成します接触点は真空溶接で結合され,高圧耐性のある熱交換器プレートの段階的な流れ構造を形成する.熱交換器のプレート内の冷たい熱い液体が 強い渦巻きを作り出し 高温交換効果を達成します熱交換器プレートは,熱伝達のために2つの液体の通過のために4つの角穴を持つ波紋金属プレートのセットで構成されています.メタルシートは固定プレートとサイドに移動式保持プレートを持つフレームに設置され,ブローティングボルトで固定されていますプレートにはシールガスケットが付着し,流体チャネルをシールし,流体を交互にそれぞれの流体チャネルに流し,熱交換を形成します.流体の流量プレートの数とサイズが決定されるのは,その物理的特性,圧力低下,温度差です.メディアとの間の圧力差に耐えるのに十分な多くのサポートポイントを形成します金属板と移動式板の保持板は上部ガイド棒から吊り下げられ,下部ガイド棒によって位置づけられ,棒の端は支柱に固定されます.

アップレーション

熱交換器のプレート 選択:

• 熱交換器のプレートタイプと波紋パターン選択プレート熱伝達条件と要求を基準とする.大きな流量と許容される小小圧力低下がある場合,抵抗が低いプレートが選択されるべきです切断式または溶接式プレート熱交換器の選択は,熱伝達媒体の圧力および温度条件に基づいて決定されるべきである.
• 熱伝達面積が大きい装置では,個別プレート面積が小さすぎるプレートを選択することはお勧めしません.プレート間の低流量速度をもたらす可能性があります.全体の熱伝達係数を低下させる.

製造プロセス:

プレート熱交換器用の不?? 鋼板の製造には,高品質の性能と長寿を確保するためのいくつかの精密なステップが含まれます.

• 切断と平坦化: ステンレス鋼板は,特定の設計要件を満たすために先進的な機械ツールを使用して正確に切断されます.切断後,表面が滑らかで均等であることを保証するために平準化処理が施されますこのステップは効率的な熱伝送能力を維持するために重要です.

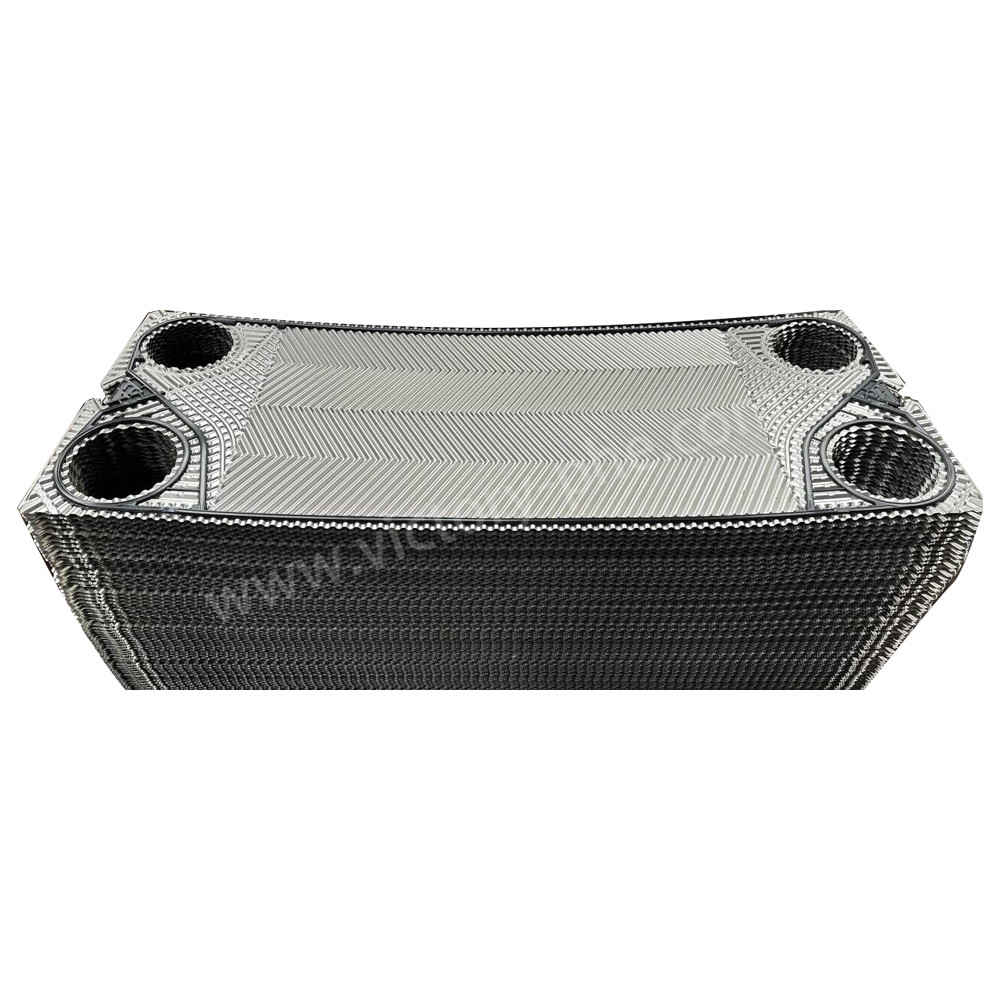

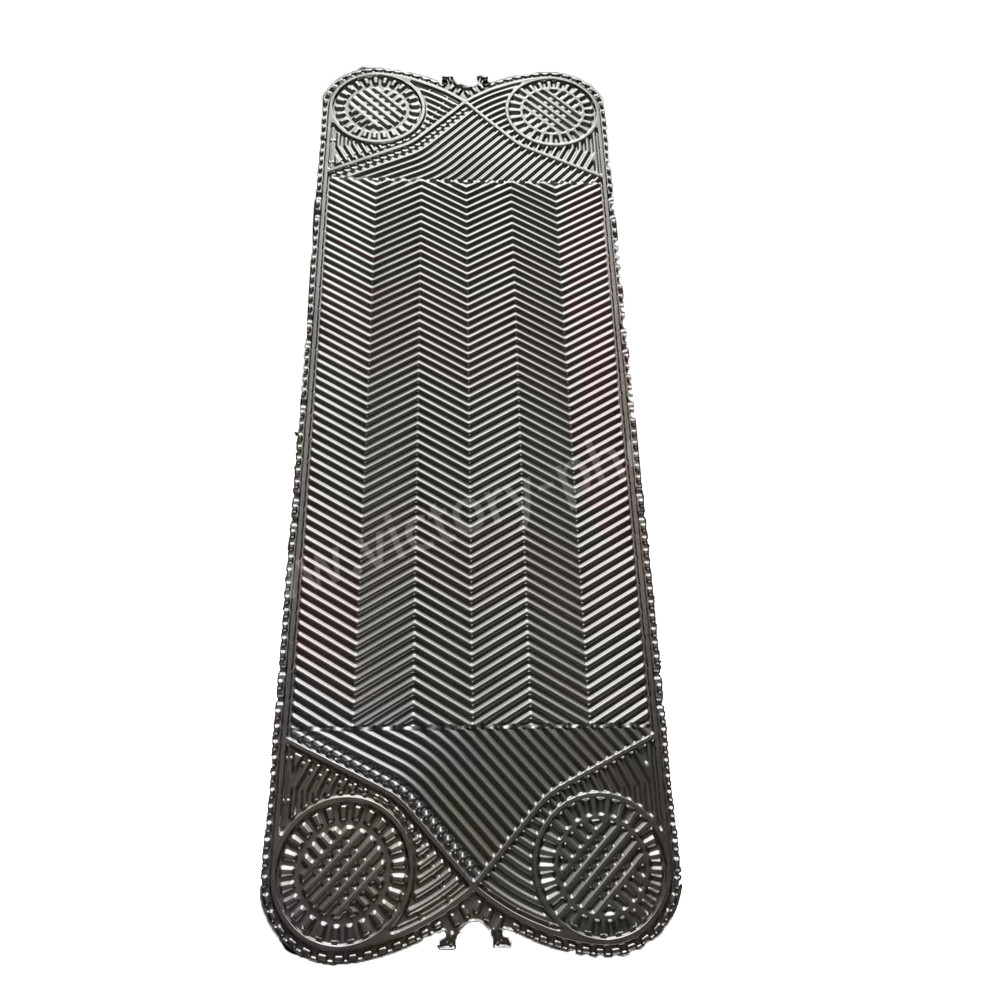

• スタンプ: 平ら な プレート は,水力 プレス を 用い て 細かい スタンプ 処理 を 受け ます.この プロセス に よっ て,プレート に 独特 な 魚 骨 の パターン が 形成 さ れ ます.熱交換器内部の渦巻きを著しく増加させる制御された渦巻きは,プレート表面との流体の接触を最大化することによって,最適な熱伝達を促進します.プレート変形や損傷を防ぐために,スタンプリング中に正確な制御を維持するために特別な注意を払う.
• 表面処理: 耐腐蝕性を高め,熱伝送性能を最適化するために,プレートは,磨き,砂吹き,またはコーティングなどの表面処理を受けます.特定の処理方法は,望ましい要件と運用条件に基づいて選択されます.これらの処理は,腐食,汚れ,スケーリングに対するプレートの耐性を向上させ,長期的な効率性と信頼性を保証します.

Q&A

1Q: 製造会社か 貿易会社ですか?

A: 私たちは,プレート熱交換器,プレート,ガスケート,プレート模具のプロフェッショナルメーカーで,18年の経験があります.
