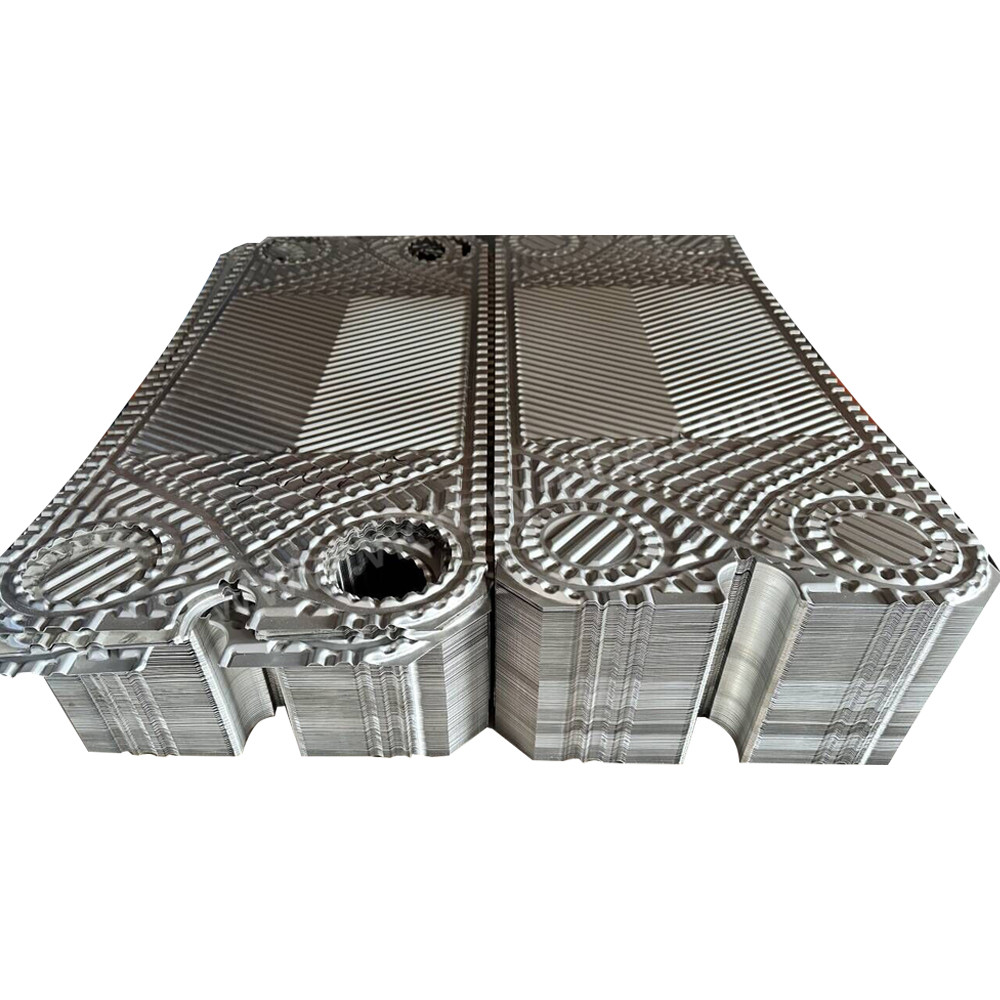

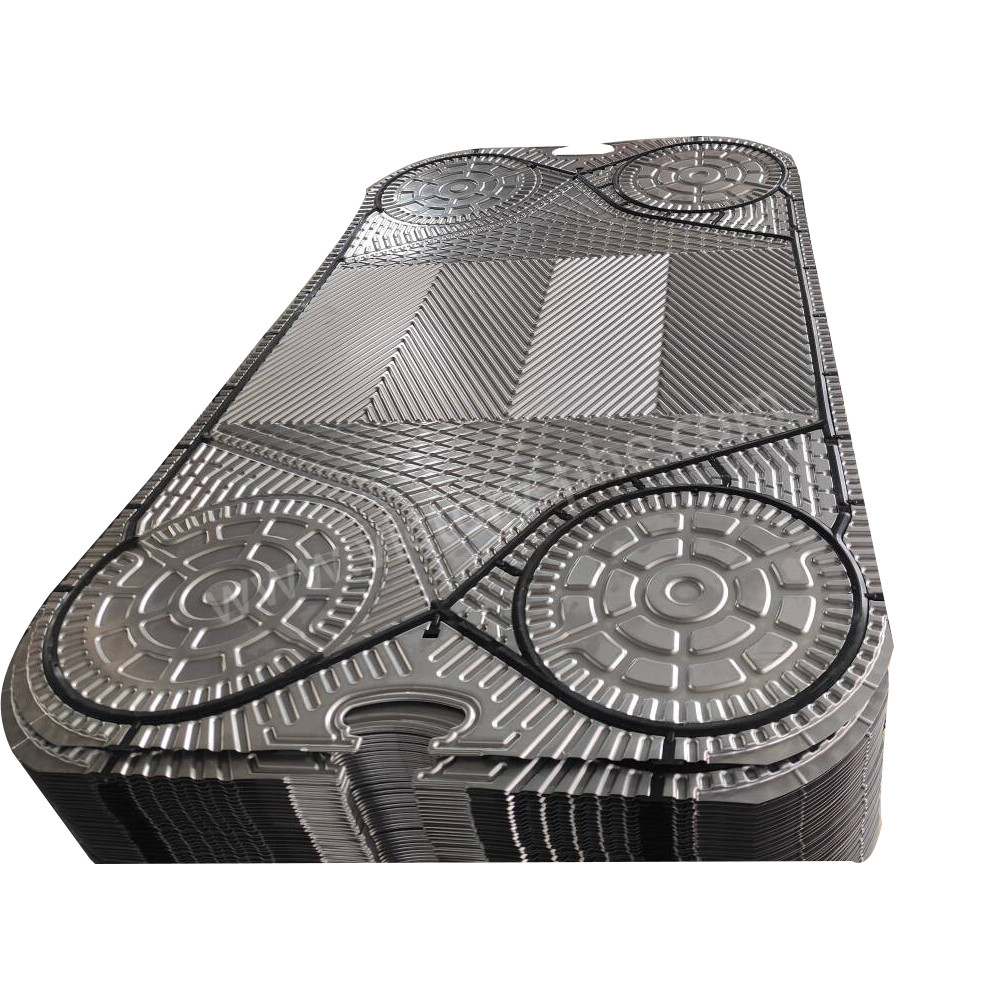

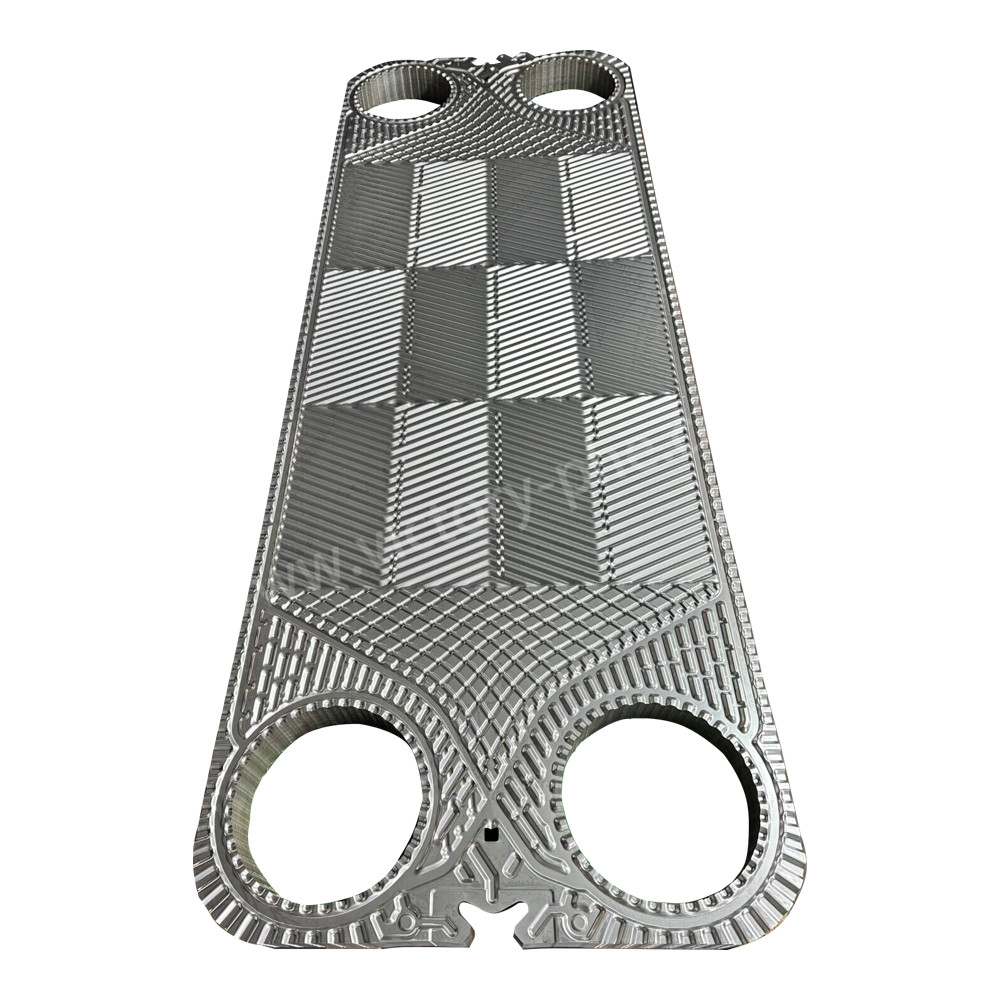

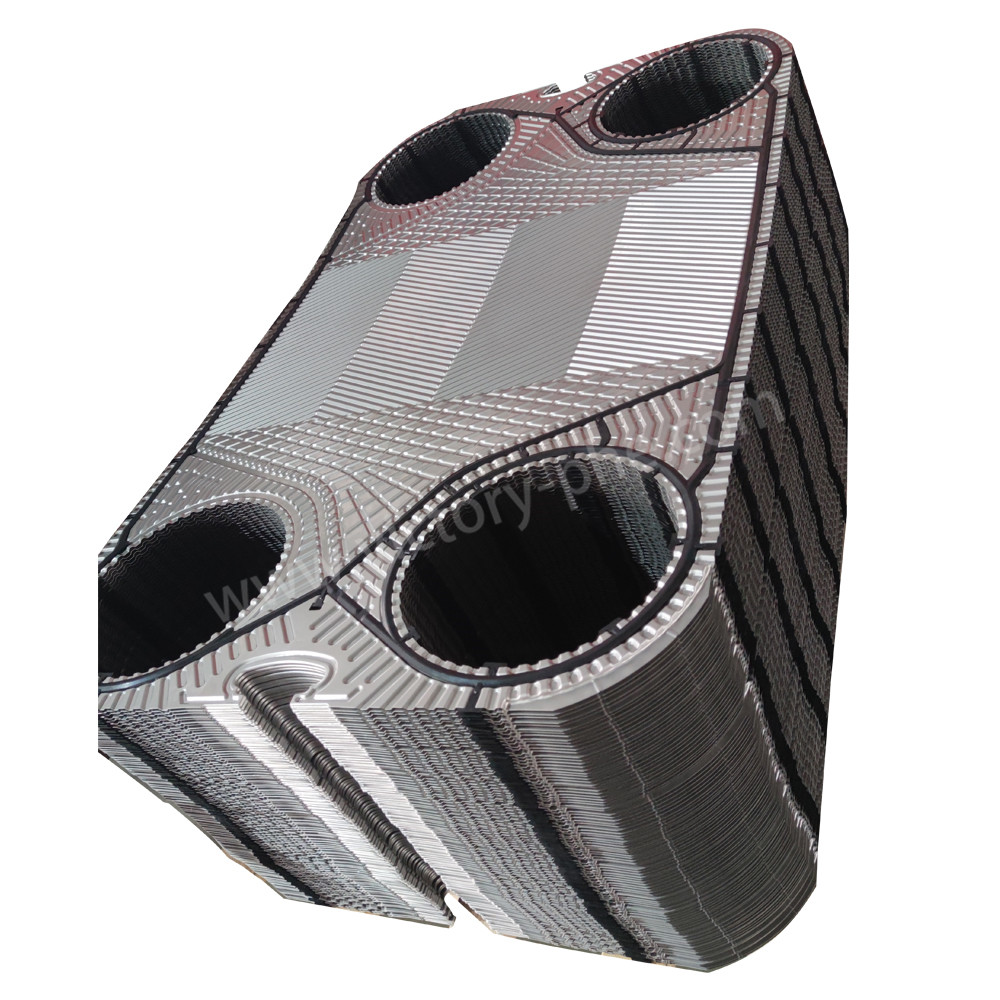

代替プレート熱交換器 ガスケット&プレート Vicarb V4 V8 V18 V28 V40 V60シリーズ
プレート式熱交換機高効率の熱交換器で,金属シートが積み重なって,ある種の波紋状の形状を持つ.様々なシートの間に薄い長方形のチャネルが形成される.プレートを通って熱が交換されます. プレート熱交換器は,液体-液体および液体-蒸気熱交換のための理想的な設備です. それは,高熱交換効率,小さな熱損失の特徴を持っています.コンパクトで軽量な構造同じ圧力損失下では,熱伝達係数はチューブ式熱交換器の3~5倍です.その床面積は,チューブル式熱交換器の3分の1です熱回収率は90%を超えることもあります
| ブランド | モデル |
| バイカルブ | V4 V8 VU8 V10 V13C V13G V20C V20G V28C V28G V45C V45G V60C V60G V60A V60B V85G V100A V100B V110A V130 V170 V280 |
| 材料 | 仕様 |
| ステンレス鋼 | SUS304, 316L, 310S, 904 など |
| チタンとチタン・パラジウム合金 | TAi TAi-Pd |
| ハステロイ | ハステロイC276,D205,B2G |
| 純ニッケル | ニ200,ニ201 |
| モリブデン | 254 |
| モデルタイプ | 面積 | サイズA | サイズB | サイズC | サイズD | サイズ E |
| バイカルブV100 | 1 | 2230.5 | 540 | 2000 | 310 | 155 |
| バイカルブ V120 | 1.2 | 2050 | 805 | 1589 | 620 | 250 |
| バイカルブV13-V13 ボール | 0.13 | 739 | 242 | 625 | 130 | 70 |
| ビカルブ V170 | 1.7 | 2181 | 1200 | 1681 | 700 | 400 |
| バイカルブ V180 | 1.8 | 2530 | 945 | 2135 | 550 | 300 |
| バイカルブ V20-V20 ボール | 0.2 | 989 | 242 | 875 | 130 | 70 |
| バイカルブ V260 | 2.6 | 2992 | 1200 | 2492 | 700 | 400 |
| バイカルブV28 | 0.28 | 1052 | 393 | 882 | 234 | 100 |
| バイカルブV4 | 0.04 | 500 | 125 | 430 | 62 | 30 |
| バイカルブV45-V45 ボール | 0.45 | 1472 | 393 | 1302 | 234 | 100 |
| バイカルブV55 | 0.55 | 1295 | 550 | 1133 | 330 | 150 |
| バイカルブV60-V60 ボール | 0.6 | 1510 | 540 | 1280 | 540 | 155 |
| バイカルブV8 | 0.08 | 641 | 188 | 553 | 188 | 49 |
| バイカルブV85 | 0.85 | 1750 | 655 | 1475 | 380 | 200 |
他のモデル:
M3,M6B,M6M,M10B,M10M,M15B,M15M,M15E,M20M,MX25B,MX25M,M30,MA30M,MA30W,MA30S,M10BW,M15BW,AM10,AM20,AM20B,AK20,Clip10,Clip6,Clip8,AM30,MX25,TL3B,TL6B,TL10B,TL10P,TS20MTS6MAM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100
APV: T4, H12, H17, N35, N25, N50, SR2, SR6GL, SR9, SR14GD, SR14AP, TR9GN, LR9GN, LR2, A055, A085, J060, J092, J107, J185, Q030, Q055, Q080, K34, K55, K71, M60, M92, M107, P190, R55, S190, B110, B134,A145
GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350MNT2 電気自動車LWC150S,FA161
製造プロセス:
材料の選択:耐腐蝕性 や 熱伝導性 の ため に ステンレス スチール,チタン,ニッケル合金 などの 高品質 の 材料 が よく 選ばれ ます.
切断と形付け:選択された材料はレーザー切削,水噴射切削,またはスタンプなどの技術を使用して特定の形状とサイズに切られています.
彫刻:プレートには,渦巻きを増加させ,熱伝達の効率を向上させるパターンを作るため,エムブレッシングが行われます.
清掃と表面処理プレートは不純物を除去するために徹底的に清掃され,耐久性と性能を向上させるために消化やコーティングなどの表面処理を受けます.
組み立て:プレートは熱交換装置に組み立てられ,しばしばガシケートとフレームで,完全な熱交換器を形成します.
品質管理:生産過程中,品質管理措置が実施され,プレートが性能と安全基準を満たすことを保証します.
プレート熱交換器の構造構成要素:熱交換器のプレート,パッチ,固定圧縮プレート,移動圧縮プレート,ガイド棒,クランプストップとナッツ,柱,中間隔壁ほら
Q&A
1Q: 支払い条件はどうですか?
A: TT,ウェストユニオン,ペイパール,L/C
2Q: 貿易条件はどうですか?
A: FOB,CFR,CIF,EXWなど
3Q: 商品はどのように配達されますか?
A: 海上,空中,またTNT,DHL,UPS,FedEX,Direct Lineなどの国際特急で
4Q: テストのためのサンプルを提供することをサポートしますか?
A: サンプルは品質テストのために利用できます. または,あなたはまた,私たちの製品についてもっと知るために私たちの工場を訪問することができます.
5Q:あなたの製品に販売後サービスがありますか?
A: はい. 製品に関する問題がある場合は,いつでも私達に連絡してください.
