熱交換器 トランタープレート ガスケット モリブデン 不同鋼

製品説明

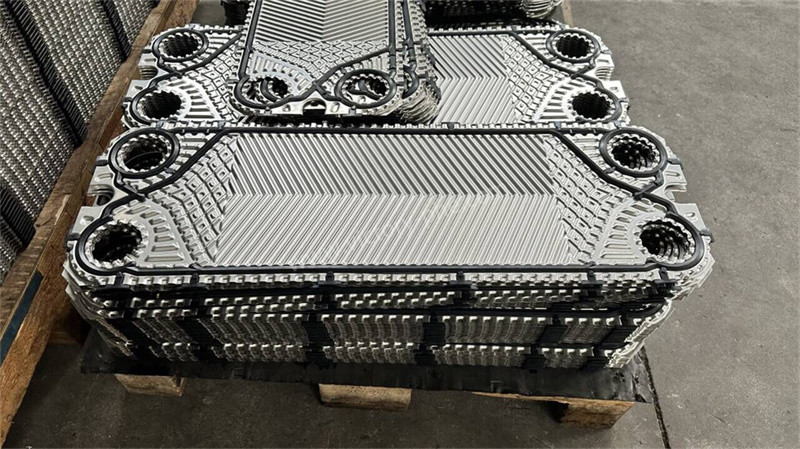

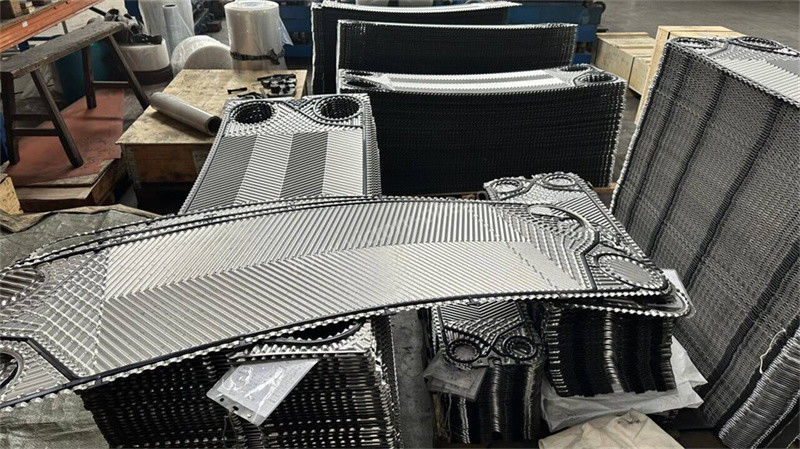

GC26 GX100 不同鋼チタン モリブデン トランター熱交換器プレート EPDM ガスケット付き

トランター 熱交換器のプレート

1. プレート熱交換器は,特定の波紋形状の金属プレートから構成された現代的で効率的なタイプの熱交換器です.石油化学などの産業で広く使用されています機械工学,自動車,食品加工,電力と金属工学,造船, HVACなどです
2. 交換器プレート (Heat exchanger plate) とは,液体を分離し,交換を容易にするためのプレート交換器の特殊な部品である.熱交換器プレートには3つの主要な形態がある.シリング骨の波紋プレート横平面の平面波紋板と凸版板.

プレート熱交換器の構造部品: 熱交換器プレート,ガスケット,固定圧縮プレート,移動圧縮プレート,ガイド棒,クランプストッドとナッツ,柱,中間隔壁など

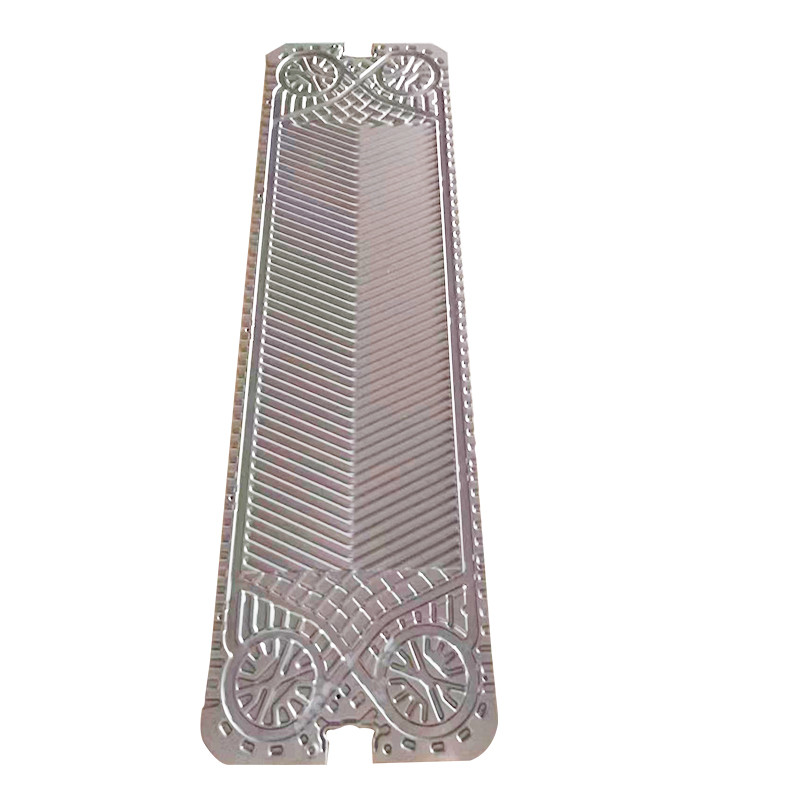

1. 交換器のプレート: 波紋,密封溝,角穴で圧縮された金属シートで,重要な熱伝達要素です.波紋は熱伝達を向上させることができます.薄いプレートの強さと硬さを高める熱交換器の耐圧能力を向上させ,熱交換表面上の流体の渦巻き流動を促進し,堆積物や汚れの形成を減らす.
2. ガスケット: プレートの周りを密封し,外へ流出する液体を防ぎます.設計要件に従って角穴の一部を密封して,熱い液体と冷たい液体がそれぞれのチャネルに流れるようにします..
3. 固定圧縮プレートと移動圧縮プレート: 一般に炭素鋼板または不?? 鋼板で作られています厚さは,熱交換板が密封され,均等に固定されていることを保証するために,圧力耐力に応じて決定されます.固定圧縮プレートは前端に固定され,移動式圧縮プレートはそれと併用され,簡単に設置するためにガイド棒に滑り込みます.解体と保守.
4. ガイド棒:固定板と支柱に固定され,板を支えるおよび位置付けするために使用されます.
5. 中間隔板: プレート式交換器を2つ以上の交換部分に分割するプレート式交換器同じフレームのプレートバンドルは2つまたは複数の部分に分けられる.熱交換する液体は2つしかない場合,中間隔壁は必要ありません.
6. 固定ストップとナッツ: 圧縮プレートの周りに均等に配置され,固定圧縮プレートと移動圧縮プレートの間にプレートを固定するために使用されます.
7. 柱: プレート熱交換器の重さを支え,熱交換器全体を統合します.
