トランタープレート熱交換器部品 モリブデンチタン ハステロイ

製品説明

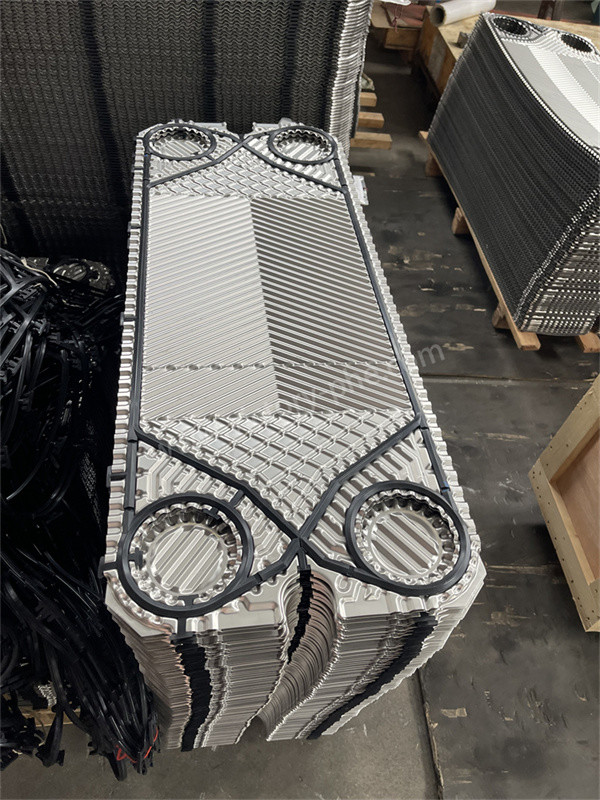

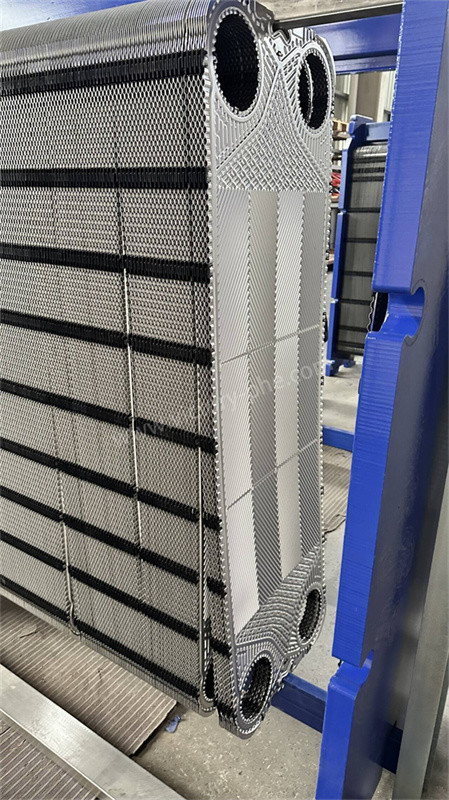

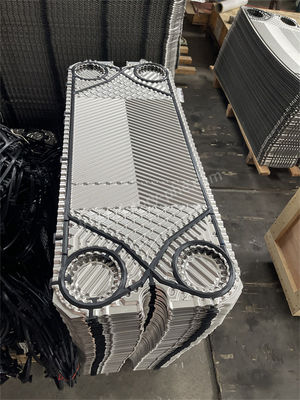

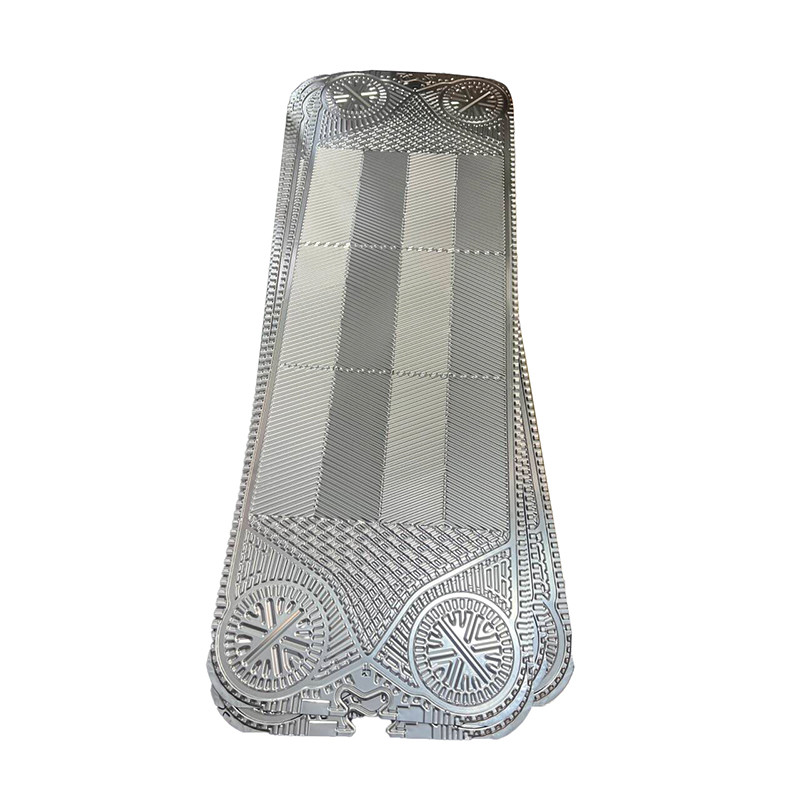

トランター熱交換器プレート GC26 GX100 ステンレス鋼チタン ハステロイ ニッケル モリブデン

ソーデックス 熱交換器のプレート

1. 交換器プレートは,液体を隔離し,プレート交換器内の熱交換を促進するために特別に設計されています.熱交換器プレートは,主に3種類あります.シリング骨の波紋プレート横平面の平面波紋板と凸版板.
2. 密封板式熱交換器は,複数の密封された波紋薄板で構成され,指定された間隔で積み重ねられ,密封板で密封されます.プレートとガシケットは,フレームと緊縮螺栓を使用して一緒に圧縮されますプレートとガシケットの4つの角穴は,流体配送と収集チャネルを形成する.このデザインは,熱と冷の流体を効果的に分離します.各プレートの両側にあるそれぞれのチャネルで流れ,熱交換を可能にします.

動作原理:

• プレート熱交換器は,特定の波紋形状の積み重ねた金属プレートで作られた新しいタイプの高効率の熱交換器です.構造には,ガスケット,圧縮プレート (移動可能な端プレート),固定端板) とフレーム (上下ガイド棒),前向きのサポート),板は冷たい/熱い流体チャネルを分離するための密封パックによって密封され,導かれます.冷熱交換媒体は,それぞれのチャネルを通って流れ,分離されたプレートと熱を交換します温度を交換して,ユーザが望む温度に達します.
• プレート の 4 角 に 穴 が あり,プレート を 束 に し た 後,流体 の 配送 パイプ と 集積 パイプ が 形成 さ れ ます.冷たい/熱い介質の熱交換後熱は回收のためにそれぞれの収集管から戻されます.

プレート熱交換器用のプレート材料の選択:

1. 一般的な水道水純粋な水用用用には,通常,ステンレススチール304が選ばれます.しかし,井戸水,川水,閉ループ循環水,および他の複雑なメディアでは,ステンレス鋼316は,304に比べて耐腐蝕性が優れているため,好ましい海水の場合,純チタン (GR1) は塩化物イオンの高濃度により好ましい選択である.超ステンレス鋼254SMOは,316より高い塩化物イオン含有度のある環境で使用できます.
2. アシド:濃度が10%未満で温度が50°C未満の希釈硫酸には,不?? 鋼316を使用できます.しかし,濃度が高くなった場合,不?? 鋼904Lなどの材料が使用できます.254SMO同じ原理はリン酸と塩化酸に適用されます.
3. 蒸気蒸気状態は一般的です.南部の地域では,蒸気温度は通常120°C以上なので,通常は316Lステンレス鋼が選ばれます.費用因子を考慮するとステンレススチール304を選択する場合もありますが,高温蒸気用で長時間使用される304型ステンレス鋼は,プレート熱交換器の変形を引き起こす可能性があることに注意してください..
4. オイル:一般的な機器の潤滑油や水力油用には,ステンレススチール304が適しています.高温熱伝送油には,高温耐性が求められます.ステンレス鋼316が推奨されます.
