アルファラバル 波紋板 熱交換器 熱回収 冷却

製品説明

熱回収 冷却 アルファラバル 交換器プレート SS316 SS304 タイタン素材

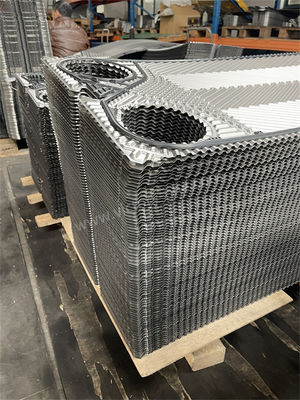

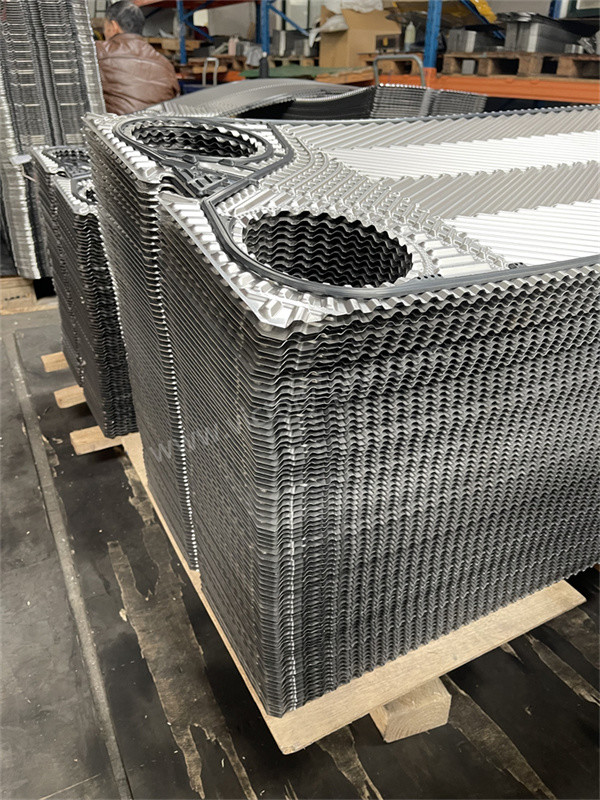

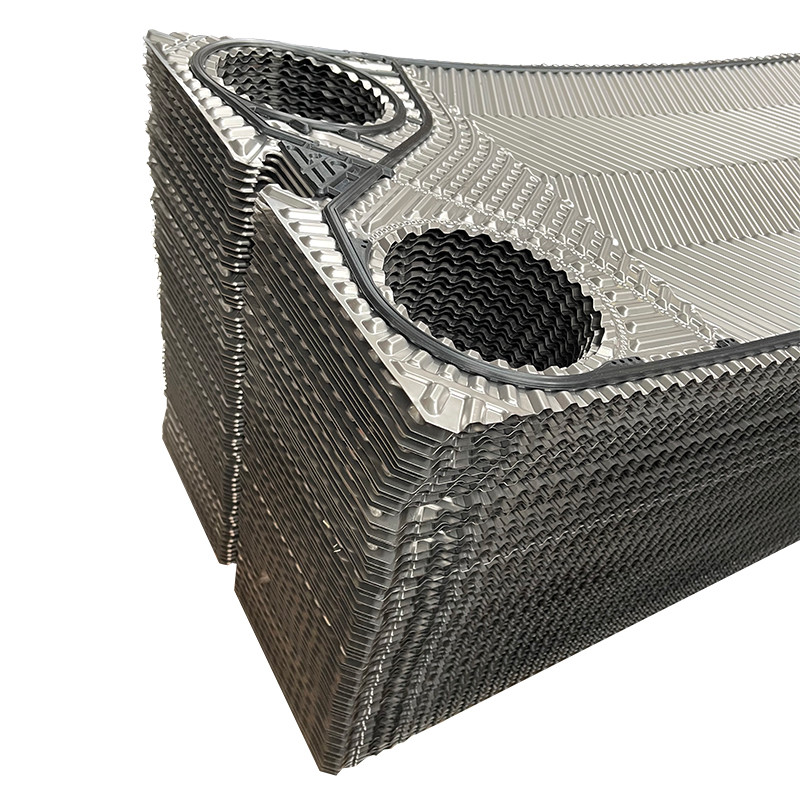

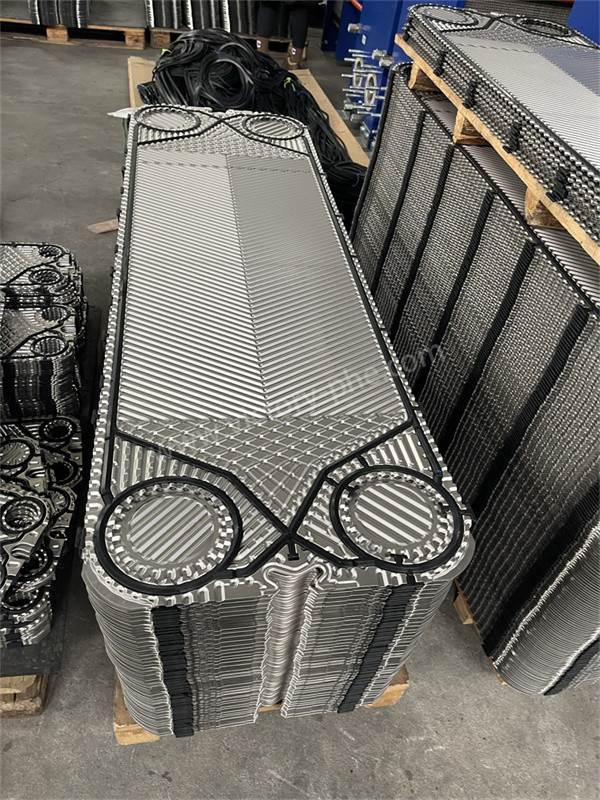

熱交換器のプレート

1. 交換器プレートは,プレート交換器の主要な構成要素である.その設計は主に2つの要因を考慮する.2 プレートの硬さを向上させ,より高い圧力に耐える.
2. 熱伝達板の波紋形は,熱伝送効率と流量抵抗に大きな影響を与えます.最も広く使用されているのはヒリングボーンと水平直線の波紋板です.
3. ハリング骨の波紋板の横切りの形は通常三角形で,ハリング骨間の角は通常.プレートの片端にある角孔から流入し,他の端にある同じ側にある角孔から流出することができます"横向流"と呼ばれます 角の穴から外流します
4. ヘリングボンの波紋プレートは,良い硬さだけでなく,より良い熱伝達性能を持っています.国内で改良されたヒリングボーン波紋板水水交換器の熱伝達係数はしかし,ヒリングボンの波紋板の流れ抵抗は大きく,粒子や繊維を含む液体には適していません.
5. 横直線波紋板は,平面直線波紋板で,同腰三角形の横切断形を有する.その熱伝達と流体力学性能の両方が良好である.水と水の熱伝達係数は他の横切りの形は,折りたたみの三角形波紋 (イギリスAPV会社) と段階波紋 (日本蒸留産業が製造するNPH型プレート),このカテゴリーに属しているもの.

製品は主に/ACCESSEN/GEA (ケルビオン)/APV/Sondex/Tranter/Hisaka/API/Funke/Vicarb/Mueller/SWEP/Fischer/AGC/Thermalwave/ITT/LHE/DHPなどに適しています.

アップレーション

プレート熱交換器プレートの厚さ構成

• AISI 304 は通常 0.4 または 0.5 mm の厚さ
• AISI 316 は常に0.5 mm と0.6 mm です
• 254 SMO (高合金) 通常0.6mm
• タイタンプレートは常に0.5と0.6mmです
• 厚いプレート (高圧用)
• 低圧操作 (低圧操作)
• ハステロイC-276 (ニッケル合金) 通常0.6mm

生産プロセス:

• 原材料の調製: 高品質の不?? 鋼板は,優れた耐腐蝕性と熱伝導性のために原材料として選択されます.プレートの厚さは製品仕様と設計要件に基づいて決定されます..
• 切断と平準化: 設計要件を満たすために,不?? 鋼板は機械工具を使用して精密に切られています.切断後,平坦で均等な表面を確保するために平準化処理が行われます.
• スタンプ: 平らなプレートは,水力プレスでスタンプされ,特定のヒリング骨のパターンを形成します.その結果,プレートは高渦巻率を持ち,効率的な熱伝達を促進します.プレート変形や損傷を防ぐために,スタンププロセス中に正確な制御が維持されています.
• 表面処理: プレートは,磨き,砂吹き,またはコーティングなどの表面処理を受け,腐食耐性および熱伝送性能を向上させます.治療方法の選択は,特定の要求に依存します..
• 組み立てと検査: プレートは設計要件に従って組み立てられ,ゴムガシケットシールで取り外せるプレート熱交換器またはアルゴン弧溶接による完全に溶接されたプレート熱交換器を形成します.組み立て中に緊密に固定され,隙間がないようにします.組み立て後,厳格な性能圧力試験が行われ,品質基準の遵守を確認するために工場報告書が発行されます.
•
